AIG02GQ24D

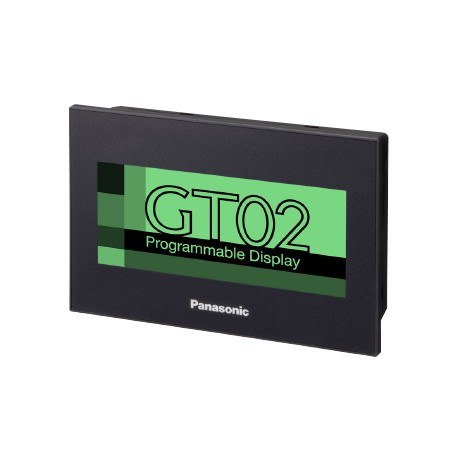

AIG02GQ24D PANASONIC Touch panel GT02 3.8", monochrome, 240x96 pix., RS422/485 + mini-USB (prog.), 24V DC, S..
$0.00米ドル
4388 在庫あり
主な仕様
アイテム:Specifications
詳細:GT02G
製品:Compact Programmable Display
正味重量:170 g approx.
サプライヤー情報
PANASONIC
製品: 4316
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| アイテム | Specifications |
| 詳細 | GT02G |
| 製品 | Compact Programmable Display |
| 正味重量 | 170 g approx. |
| 部品番号 | AIG02GQ24D |
| 電源 | 24 V DC |
| 製品名 | GT02 |
| 製品番号 | AIG02GQ24D |
| タッチキー寿命 | 1 million operations or more (at +25 ℃+77 ℉) |
| 周囲の湿度 | 20 to 85% RH (at +25 ℃+77 ℉), (No dew condensation allowed) |
| 機能:ブザー | Installed |
| 耐衝撃性 | 147 m/s2, 3 times in each of the X, Y and Z directions |
| 保管湿度 | 10 to 85% RH (at +25 ℃+77 ℉), (No dew condensation allowed) |
| ディスプレイ:バックライト | 3-color LED (green / orange / red) |
| 消費電力 | 1.9 W or less |
| COM. ポート:プロトコル | Our FP series supported, General-purpose serial interface supported, Other companies' PLC supported (Refer to the compatible PLC list for manufacturers and models.) |
| ディスプレイ:解像度 | 240 (W) × 96 (H) dots |
| 機能:グラフィックス | Straight lines, Continuous straight lines, Squares, Circles, Ovals, Arcs, Elliptic arcs, Fan shapes, Elliptic fan shapes, Beveled squares, Bitmaps |
| 周囲温度 | 0 to +50 ℃+32 to +122℉ |
| COMポート:コネクタ | Connector terminal block (8 pins) |
| 機能:言語 | Japanese, English, Simplified Chinese, Traditional Chinese, Korean, German, Italian, Spanish, French, Turkish, Russian, Vietnamese |
| 保管温度 | –20 to +60 ℃–4 to +140℉ |
| 機能:フォントの種類 | Fixed (GTWIN) : 1/4 width (8 × 8), half width (16 × 8), full width (16 × 16) Characters can be displayed in the 1, 2, 4, or 8 times width or height.TrueType (GTWIN): 10 to 96 dots |
| メモリバックアップ:メモリ | SRAM |
| タッチキーの解像度 | Free layout (8 dots min.) |
| 耐振動性 | 5 to 8.4 Hz amplitude: 3.5 mm0.138 in, 8.4 to 150 Hz acceleration 9.8 m/s2, 10 sweeps each in X, Y and Z directions (1 octave/min.) |
| ディスプレイ:ディスプレイカラー | 2 colors (black/white) |
| ディスプレイ:ディスプレイデバイス | TFT monochrome LCDNote: The display has been changed STN LCD to TFT LCD from production in February 2017. |
| ユーザーのメモリ:容量 | 2 Mbyte |
| ユーザーの記憶:メモリ | F-ROM |
| 動作電圧範囲 | 21.6 to 26.4 V DC |
| 表示:表示可能領域 | 88.5 (W) × 35.4 (H) mm3.484 (W) × 1.394 (H) inch |
| 環境耐性 | IP67 (in the initial stages)Note: This protective structure condition applies to the front surface of the installed panel. This condition does not guarantee usage in all environments provided by users. When reattaching the panel, replace the waterproof packing. |
| 機能:時計機能 | Provided with a built-in clock. (Can also refer to and display a PLC clock.)* Buy the backup battery (AFPX-BATT). |
| 機能:部品機能 | Messages, Lamps, Switches, Function switches, Data, Bar graphs, Clocks, Keyboards, Line graphs, Alarm list, Alarm history, Custom parts (messages, lamps, switches) |
| 機能:その他の機能 | Recipe, Flow display, Write device, Language switching, GT link, Operation security, Data logging, SD recipe |
| 機能:画面作成 | Dedicated software should be used. Applicable OS: Windows® 2000 / XP / Vista / 7 / 8 / 8.1 / 10Note: The 64-bit version is not supported except for Windows® 7 / 8 / 8.1 / 10.Windows is registered trademark or trademark of Microsoft Corporation in the United States and other countries. |
| タッチキーの操作力 | 0.8 N or less |
| 機能:スルー機能 | GT connected between PC and PLC allows PLC to be debugged without a direct connection to a PC. |
| 機能:画面数 | 250 screens approx.Note: The number of screens that can be registered varies according to the registered contents. |
| 機能:画面設定番号 | No. 0 to 3FF |
| メモリバックアップ:バックアップバッテリー | Lithium battery (replaceable) AFPX-BATT (Does not include with product.) |
| 重畳ノイズ抑制 | 1,000 V [P-P] or more, pulse width of 50 ns, 1 μs between power supply terminals (by a noise simulator) |
| 機能:コントラスト調整 | Unnecessary |
| COMポート:通信規格 | Conforms to RS-422 / RS-485 |
| 電源ユニットの分離方法 | — |
| 画面データ転送インターフェース:プロトコル | Our dedicated protocol |
| 画面データ転送インターフェース:コネクタ | USB Mini-B |
| 機能:自動通信設定 | The communication speed (baud rate) is automatically changed if there is no response from the target equipment. |
| COMポート:外部通信条件 | Baud rate: 9,600 bps, 19,200 bps, 38,400 bps, 57,600 bps, 115,200 bpsData bits: 7 or 8 bits, Parity: None, Odd, Even, Stop bits: 1 bit |
| 画面データ転送インターフェース:通信規格 | USB1.1 |
製品説明
GT02 3.8" Touch Screen, Black Frame, 3 Backlight Colors (Green, Orange, Red), 240 x 96 Dots, RS422, 24 VDC, RTC, SD/SDHC Card
