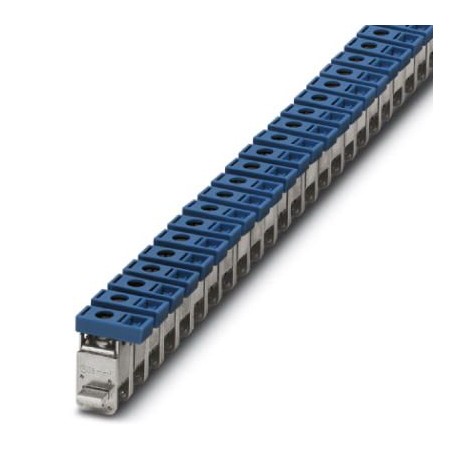

AKG 35 BU
AKG 35 BU 0424013 PHOENIX CONTACT Connection terminal block, Connection method Screw connection, Load curren..
$0.00米ドル
3499 在庫あり
主な仕様
:25 mm² / 4.5 kg
色:blue
幅:14.3 mm
長さ:27 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 25 mm² / 4.5 kg | |
| 色 | blue |
| 幅 | 14.3 mm |
| 長さ | 27 mm |
| ねじ山 | M6 |
| 剥ぎ取り長さ | 16 mm |
| 接続方法 | Screw connection |
| 曲げ試験ターン | 135 |
| 公称電流IN | 125 A |
| 公称電圧UN | 300 V |
| 短時間電流 | 3 kA |
| 断熱材 | PA |
| 引張試験結果 | Test passed |
| 最大負荷電流 | 125 A (with 35 mm² conductor cross section) |
| 公称断面積 | 35 mm² |
| 最大締め付けトルク | 3.7 Nm |
| 曲げ試験の結果 | Test passed |
| 締め付けトルク、最小 | 3.2 Nm |
| 牽引力設定点 | 50 N |
| 要件、電圧降下 | ≤ 3.2 mV |
| 曲げ試験回転速度 | 10 rpm |
| 電圧降下試験の結果 | Test passed |
| 短絡安定性の結果 | Test passed |
| 温度上昇試験の結果 | Test passed |
| 導体断面積 AWG 最大。 | 2 |
| 導体断面積AWG最小。 | 14 |
| 標準に準拠した接続 | IEC / EN |
| 導体断面積最大実線。 | 35 mm² |
| 導体断面積（固体）の最小値。 | 2.5 mm² |
| 導体断面引張試験 | 2.5 mm² |
| 導体断面積最大可撓性。 | 35 mm² |
| 導体断面積の最小値はフレキシブルです。 | 2.5 mm² |
| UL 94準拠の難燃性評価 | V2 |
| 曲げ試験導体断面積/重量 | 2.5 mm² / 0.7 kg |
| 導体断面積短絡試験 | 25 mm² |
| 同じ断面積の 2 つの導体、最大実線。 | 16 mm² |
| 同じ断面積の 2 本の導体、最小実線。 | 1.5 mm² |
| 同じ断面積の導体 2 本、最大撚り線。 | 16 mm² |
| 同じ断面積の 2 本の導体を撚り合わせた最小値。 | 1.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最大。 | 35 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最小。 | 2.5 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 35 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 2.5 mm² |
| 同じ断面積の導体 2 本、撚線、プラスチック スリーブなしのフェルール、最大。 | 16 mm² |
| 同じ断面積の導体 2 本、撚り線、プラスチック スリーブなしフェルール、最小。 | 1.5 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最大。 | 10 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最小。 | 1.5 mm² |
| 端子点の機械的安定性試験結果（導体接続×5） | Test passed |
製品説明
Connection terminal, rated voltage: 300 V, rated current: 125 A, connection type: Screw connection, Dimensioning section: 35 mm², section: 2.5 mm² - 35 mm², mounting: Neutral busbar, color: blue
