AKG 4 BU

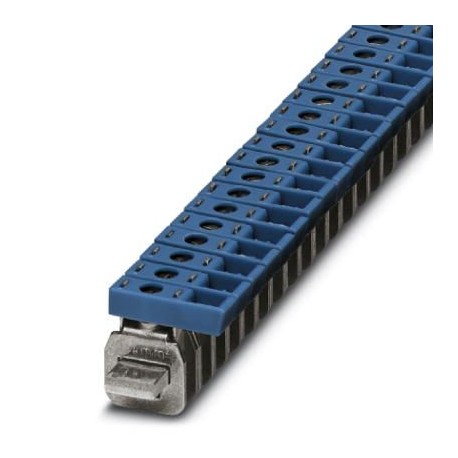

AKG 4 BU 0421016 PHOENIX CONTACT Connection terminal block
$0.00米ドル
3014 在庫あり
主な仕様
GTIN:4017918001919
注文キー:0421016
カタログページ:Page 598 (C-3-2017)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918001919 |
| 注文キー | 0421016 |
| カタログページ | Page 598 (C-3-2017) |
| 梱包単位 | 50 pc |
| 幅（一般） | 7 mm |
| 長さ（一般） | 23.4 mm |
| 原産国 | IN (India) |
| 関税番号 | 85369010 |
| （主要商業データ） | 6 mm2/ 1.4 kg |
| 最小注文数量 | 50 pc |
| ねじ山（寸法） | M4 |
| 色（主要コマーシャルデータ） | blue |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 16 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 1.8 Nm |
| 締め付けトルク、最小（寸法） | 1.5 Nm |
| 1個あたりの重量（梱包を除く） | 5.420 g |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 曲げ試験ターン（主要商業データ） | 135 |
| 公称電流IN（主要商用データ） | 41 A |
| 公称電圧UN（主要商用データ） | 300 V |
| 短時間電流（主要商業データ） | 0.48 kA |
| 断熱材（主要商品データ） | PA |
| 引張試験結果（主要商業データ） | Test passed |
| 最大負荷電流（主要商用データ） | 41 A (with 6 mm² conductor cross section) |
| 公称断面積（主要商業データ） | 4 mm² |
| 曲げ試験結果（主要商品データ） | Test passed |
| 導体断面積 AWG 最大 (寸法) | 10 |
| 導体断面積AWG最小（寸法） | 20 |
| 牽引力設定点（主要商業データ） | 80 N |
| 導体断面積（最大）（寸法） | 4 mm² |
| 導体断面積（最小）（寸法） | 0.5 mm² |
| 要件、電圧降下（主要商用データ） | ≤ 3.2 mV |
| 曲げ試験回転速度（主要商業データ） | 10 rpm |
| 電圧降下試験結果（主要商用データ） | Test passed |
| 導体断面積（フレキシブル）最小値（寸法） | 0.5 mm² |
| 標準に準拠した接続（接続データ） | CUL |
| 短絡安定性の結果（主要商業データ） | Test passed |
| 温度上昇試験結果（主要商品データ） | Test passed |
| 酸素指数（DIN EN ISO 4589-2）（主要商業データ） | 28,2% |
| UL 94準拠の難燃性評価（接続データ） | V2 |
| 導体断面引張試験（主要商業データ） | 6 mm² |
| UL 94準拠の難燃性評価（主要商業データ） | V2 |
| 同一断面積の2本の導体、最大実線（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.5 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.5 mm² |
| 曲げ試験導体断面積/重量（主要商用データ） | 0.5 mm² / 0.3 kg |
| 導体断面積短絡試験（主要商業データ） | 4 mm² |
| 鉄道車両の火災挙動（DIN 5510-2）（主要商業データ） | Test passed |
| 公称条件での最大消費電力（主要商用データ） | 1.31 W |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火対策（DIN EN 45545-2）R22（主要商用データ） | HL 1 - HL 2 |
| 鉄道車両の防火対策（DIN EN 45545-2）R23（主要商用データ） | HL 1 - HL 2 |
| 鉄道車両の防火対策（DIN EN 45545-2）R24（主要商用データ） | HL 1 - HL 2 |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 6 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 6 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.5 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 125 °C |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
| 端子点の機械的安定性試験結果（導体接続×5）（主要商業データ） | Test passed |
製品説明
Connection terminal, nominal voltage: 300 V, rated current: 41 A, connection type: Screw connection, Dimensioning section: 4 mm², section: 0.5 mm² - 6 mm², mounting: Neutral busbar, colour: blue
