AKG 4 GNYE-EX

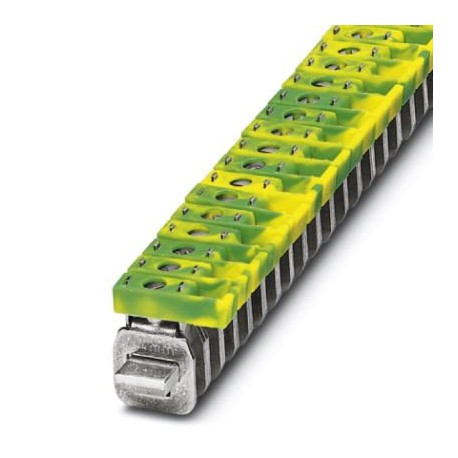

AKG 4 GNYE-EX 0421045 PHOENIX CONTACT Connection terminal block
$0.00米ドル
4389 在庫あり
主な仕様
GTIN:4017918001940
注文キー:0421045
カタログページ:Page 598 (C-3-2017)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918001940 |
| 注文キー | 0421045 |
| カタログページ | Page 598 (C-3-2017) |
| 梱包単位 | 50 pc |
| 幅（一般） | 7 mm |
| 長さ（一般） | 23.4 mm |
| 原産国 | IN (India) |
| （接続データ） | No hazardous substances above threshold values |
| 関税番号 | 85369010 |
| 最小注文数量 | 50 pc |
| ねじ山（寸法） | M4 |
| 色（主要コマーシャルデータ） | green-yellow |
| 中国RoHS（接続データ） | Environmentally friendly use period: unlimited = EFUP-e |
| ストリップ長さ（寸法） | 16 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 1.6 Nm |
| 締め付けトルク、最小（寸法） | 1.5 Nm |
| 1個あたりの重量（梱包を除く） | 5.400 g |
| 公称電流IN（主要商用データ） | 32 A |
| 公称電圧UN（主要商用データ） | 300 V |
| 引張試験結果（主要商業データ） | Test passed |
| 最大負荷電流（主要商用データ） | 41 A (with 6 mm² conductor cross section) |
| 公称断面積（主要商業データ） | 4 mm² |
| 曲げ試験結果（主要商品データ） | Test passed |
| 熱試験結果（主要商業データ） | Test passed |
| 導体断面積 AWG 最大 (寸法) | 10 |
| 導体断面積AWG最小（寸法） | 20 |
| 導体断面積（最大）（寸法） | 4 mm² |
| 導体断面積（最小）（寸法） | 0.5 mm² |
| 電圧降下試験結果（主要商用データ） | Test passed |
| 導体断面積（フレキシブル）最小値（寸法） | 0.5 mm² |
| サポートへのタイトフィットの結果（主要商業データ） | Test passed |
| 短絡安定性の結果（主要商業データ） | Test passed |
| 温度上昇試験結果（主要商品データ） | Test passed |
| 同一断面積の2本の導体、最大実線（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.5 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 6 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 6 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.5 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 125 °C |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
| 端子点の機械的安定性試験結果（導体接続×5）（主要商業データ） | Test passed |
製品説明
Terminal block, nominal voltage: 300 V, nominal current: 32 A, connection type: Screw connection, Sizing cross-section: 4 mm², cross-section: 0.5 mm² - 6 mm², mounting: Neutral busbar, colour: yellow-
