ATEX-MT 1,5 BU

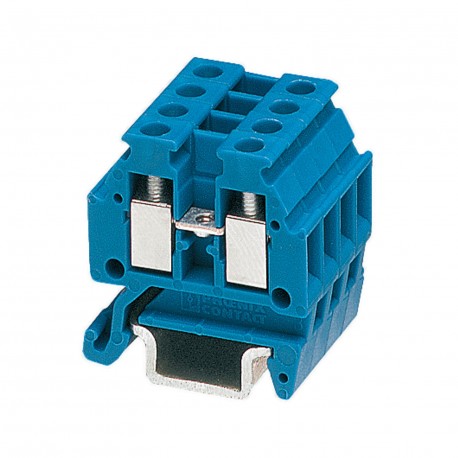

ATEX-MT 1,5 BU 3030103 PHOENIX CONTACT Feed-through terminal block
$0.00米ドル
4792 在庫あり
主な仕様
色:blue
幅:4.2 mm
潜在能力:1
製品タイプ:Miniature terminal block
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 色 | blue |
| 幅 | 4.2 mm |
| 潜在能力 | 1 |
| 製品タイプ | Miniature terminal block |
| ねじ山 | M2 |
| 取り付けタイプ | NS 15 |
| 行数 | 1 |
| エンドカバー幅 | 1 mm |
| 公称電流 | 17.5 A |
| 公称電圧 | 400 V |
| サイドパネルを開く | Yes |
| 剥ぎ取り長さ | 6 mm |
| 断面積AWG | 26 ... 16 (converted acc. to IEC) |
| 締め付けトルク | 0.22 ... 0.25 Nm |
| 汚染度 | 3 |
| 断熱材 | PA |
| 定格サージ電圧 | 4 kV |
| 最大負荷電流 | 17.5 A (with 1.5 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 1.5 mm² |
| 接続数 | 2 |
| テスト証明書名 | KEMA 97ATEX4914 U 1N |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A1 |
| 導体断面積は剛性 | 0.14 mm² ... 1.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.14 mm² ... 1.5 mm² |
| 標準に準拠した接続 | IEC/EN 60079-7 |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 55 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 26 ... 16 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 0.14 mm² ... 0.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.14 mm² ... 0.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 0.56 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 0.75 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.25 mm² ... 0.75 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 0.34 mm² |
製品説明
Feed-through terminal, nominal voltage: 400 V, nominal current: 17.5 A, connection type: Screw connection, number of connections: 2, cross-section: 0.14 mm² - 1.5 mm², AWG: 26 - 16, width: 4.2 mm, col
