AXL E EC IOL8 DI4 M12 6M

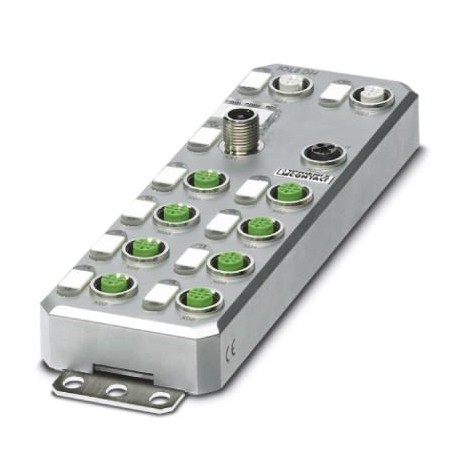

AXL E EC IOL8 DI4 M12 6M 2701531 PHOENIX CONTACT Distributed I/O device
$0.00米ドル
3018 在庫あり
主な仕様
GTIN:4046356763790
注文キー:2701531
（供給）:Short-circuit protection for the sensor supply
カタログページ:Page 193 (C-6-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356763790 |
| 注文キー | 2701531 |
| （供給） | Short-circuit protection for the sensor supply |
| カタログページ | Page 193 (C-6-2017) |
| 深さ（注） | 38 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 60 mm |
| （インターフェース） | Logical addressing |
| 高さ（注） | 185 mm |
| （デジタル入力） | Short-circuit protection |
| 原産国 | DE (Germany) |
| （デジタル出力） | 24 V supply (actuator supply)/FE 500 V AC 50 Hz 1 min. |
| 入力名（供給） | Digital inputs at pin 2 for type A ports |
| 関税番号 | 85176200 |
| 指定（一般） | EtherCAT® |
| （電気的絶縁） | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| 指定（インターフェース） | EtherCAT® |
| 入力周波数（電源） | 0.5 kHz |
| ドリル穴間隔（注） | 198.5 mm |
| チャンネル数（一般） | 2 |
| 寸法に関する注記（注記） | The height is 194.5 mm including the mounting plate. With fixing clips pulled out, the height is 212 mm. The depth is 38 mm including the mounting plate (30.5 mm without the mounting plate). |
| 入力数（供給） | max. 8 (EN 61131-2 type 1) |
| 接続方法（供給） | M12 connector, X01 ... X04 have double occupancy |
| 寸法図（注） | |
| 入力フィルタ時間（供給） | < 1000 µs |
| 仕様（インターフェース） | ETG.1000 V1.02 |
| 接続方法（一般） | M12 fast connection technology |
| 機器タイプ（インターフェース） | EtherCAT®slave |
| 保護の種類（供給） | Overload protection |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 伝送速度（一般） | 100 Mbps (with auto negotiation) |
| ポジション数（一般） | 4 |
| 信号遅延（デジタル入力） | max. 150 µs (when switched on) |
| 総センサー電流（供給） | max. 1.6 A (from L+/L-) |
| 接続技術（供給） | 3-wire |
| 公称入力電流（電源） | typ. 3 mA |
| テストセクション（デジタル出力） | 24 V supply (communications power and sensor supply, IO-Link ports)/bus connection (Ethernet 1) 500 V AC 50 Hz 1 min. |
| 正味重量（周囲条件） | 726.9 g |
| スイッチングレート（デジタル入力） | 1 per second, maximum (at nominal inductive load) |
| アドレス指定の種類（インターフェース） | Auto-increment addressing |
| 保護等級（寸法） | IP65/IP67 |
| 入力（供給）の説明 | IO-Link ports in digital input (DI) mode |
| 接続方法（デジタル入力） | M12 connector, X01 ... X04 have double occupancy |
| 取り付けタイプ（周囲条件） | Wall mounting or DIN rail mounting; both with mounting plate. |
| 公称入力電圧 UIN (電源) | 24 V DC |
| 出力数（デジタル入力） | max. 8 |
| 出力の説明（デジタル入力） | IO-Link ports in digital output (DO) mode |
| チャネルあたりのセンサー電流（供給） | max. 200 mA (from L+/L-) |
| 保護の種類（デジタル入力） | Overload protection |
| 公称負荷、抵抗（デジタル入力） | 3.6 W (160 Ω, at nominal load) |
| 1個あたりの重量（梱包を除く） | 726.900 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| ハウジング材質（周囲条件） | Zinc die-cast |
| UIN（電源）の公称入力電流 | typ. 3 mA |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| 接続技術（デジタル入力） | 3-wire |
| 指定接続ポイント（一般） | Copper cable |
| システム固有のプロトコル（インターフェース） | Mailbox protocols CANopen®over EtherCAT® |
| 過負荷時の動作（デジタル入力） | Shutdown with automatic restart |
| 入力電圧範囲「0」信号（電源） | -0.3 V DC ... 5 V DC |
| 入力電圧範囲「1」信号（電源） | 15 V DC ... 30 V DC |
| 機械試験（電気絶縁） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 公称出力電圧（デジタル入力） | 24 V DC |
| 接続方法に関する注意事項（全般） | D-coded |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 公称負荷、誘導性（デジタル入力） | 3.6 VA (0.8 H, 160 Ω, at nominal load) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 利用制限（主要商業データ） | 1 |
| 指定（バスカプラのシステム制限） | Actuators (UA) |
| スイッチオフ時の出力電流（デジタル入力） | max. 300 µA |
| スイッチオフ時の出力電圧（デジタル入力） | max. 1 V |
| 供給電圧（バスカプラのシステム制限） | 24 V DC |
| デバイスあたりの最大出力電流（デジタル入力） | 1.2 A |
| チャネルあたりの最大出力電流（デジタル入力） | 150 mA |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 接続方法（バスカプラのシステム制限） | M12 connector (T-coded) |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % |
| 消費電流（バスカプラのシステム制限） | typ. 28 mA ±15 % (at 24 V DC) |
| ポジション数（バスカプラのシステム制限） | 4 |
| 公称電源電圧範囲（バスカプラのシステム限界） | 18 V DC ... 31.2 V DC (including all tolerances, including ripple) |
| 回路遮断時に誘起される電圧の制限（デジタル入力） | -15 V DC |
製品説明
Axioline E-EtherCAT Device®in metal housing with 8 IO-Link ports and 4 digital inputs, 24 V DC, M12 quick connect technology
