AXL E PB IOL8 DI4 M12 6P

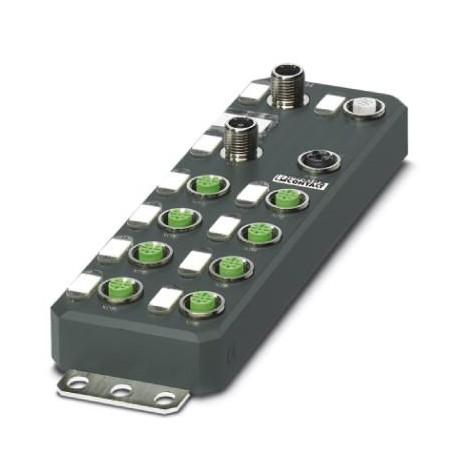

AXL E PB IOL8 DI4 M12 6P 2701503 PHOENIX CONTACT Distributed I/O device
$0.00米ドル
3548 在庫あり
主な仕様
GTIN:4046356763554
注文キー:2701503
（供給）:max. 2 A (at UA(IO-Link B ports, pin 2 and pin 5))
カタログページ:Page 203 (C-6-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356763554 |
| 注文キー | 2701503 |
| （供給） | max. 2 A (at UA(IO-Link B ports, pin 2 and pin 5)) |
| カタログページ | Page 203 (C-6-2017) |
| 深さ（注） | 30.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 60 mm |
| 高さ（注） | 185 mm |
| （IO-Link入力） | Short-circuit protection |
| 原産国 | DE (Germany) |
| （デジタル出力） | 24 V supply (actuator supply)/FE 500 V AC 50 Hz 1 min. |
| 関税番号 | 85176200 |
| 指定（一般） | PROFIBUS DP |
| （電気的絶縁） | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| 指定（インターフェース） | PROFIBUS DP |
| ドリル穴間隔（注） | 198.5 mm |
| チャンネル数（一般） | 2 |
| 寸法に関する注記（注記） | The height is 212 mm including fixing clips. |
| 寸法図（注） | |
| ポートタイプ（デジタル入力） | Class A |
| 接続方法（一般） | M12 fast connection technology |
| 機器タイプ（インターフェース） | PROFIBUS slave |
| 保護の種類（供給） | Overload protection |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 伝送速度（一般） | 9.6 kbps ... 12 Mbps (Automatic baud rate detection) |
| ポジション数（一般） | 5 |
| 信号遅延（IO-Link入力） | max. 150 µs (when switched on) |
| （IO-Linkポートの供給） | Short-circuit protection for the sensor supply |
| テストセクション（デジタル出力） | 24 V supply (communications power and sensor supply, IO-Link ports)/bus connection 500 V AC 50 Hz 1 min. |
| 伝送物理学（一般） | PROFIBUS-DP-compliant copper cable |
| 正味重量（周囲条件） | 552 g |
| スイッチングレート（IO-Link入力） | 1 per second, maximum (at nominal inductive load) |
| ポート数（デジタル入力） | 4 |
| 住所エリアの割り当て（一般） | 1 ... 126, adjustable |
| 保護等級（寸法） | IP65/IP67 |
| 許容ケーブル長（電源） | < 20 m |
| 接続方法（デジタル入力） | M12 fast connection technology |
| 接続方法（IO-Link入力） | M12 connector, X01 ... X04 have double occupancy |
| 取り付けタイプ（周囲条件） | Wall mounting |
| 出力数（IO-Link入力） | max. 8 |
| 出力の説明（IO-Link入力） | IO-Link ports in digital output (DO) mode |
| 保護の種類（IO-Link入力） | Overload protection |
| 公称負荷、抵抗（IO-Link入力） | 3.6 W (160 Ω, at nominal load) |
| 1個あたりの重量（梱包を除く） | 552.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| ハウジング材質（周囲条件） | Pocan® |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| 接続技術（デジタル入力） | 3-wire |
| 接続技術（IO-Link入力） | 3-wire |
| 指定接続ポイント（一般） | Copper cable |
| システム固有のプロトコル（インターフェース） | PROFIBUS protocols DP V1 |
| 過負荷時の動作（IO-Link入力） | Shutdown with automatic restart |
| 機械試験（電気絶縁） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 公称出力電圧（IO-Link入力） | 24 V DC |
| I/O電源の公称電圧（電源） | 24 V DC |
| 接続方法に関する注意事項（全般） | B-coded |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 入力名（IO-Linkポートの電源） | Digital inputs at pin 2 for type A ports |
| 公称負荷、誘導性（IO-Link入力） | 3.6 VA (0.8 H, 160 Ω, at nominal load) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 入力周波数（IO-Linkポートへの供給） | 0.5 kHz |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 利用制限（主要商業データ） | 1 |
| 指定（バスカプラのシステム制限） | Actuators (UA) |
| 入力数（IO-Linkポートの供給） | max. 8 (EN 61131-2 type 1) |
| 接続方法（IO-Linkポートの供給） | M12 connector, X01 ... X04 have double occupancy |
| 入力フィルタ時間（IO-Linkポートの供給） | < 1000 µs |
| 各IO-Linkポートの公称電流（供給） | max. 150 mA (at C/Q (pin 4), maximum of 1.6 A over all 8 IO-Link C/Q and L+ cables) |
| 保護の種類（IO-Linkポートの供給） | Overload protection |
| スイッチオフ時の出力電流（IO-Link入力） | max. 300 µA |
| スイッチオフ時の出力電圧（IO-Link入力） | max. 1 V |
| 供給電圧（バスカプラのシステム制限） | 24 V DC |
| デバイスあたりの最大出力電流（IO-Link入力） | 1.2 A |
| 総センサー電流（IO-Linkポートへの供給） | max. 1.6 A (from L+/L-) |
| 接続技術（IO-Linkポートの供給） | 3-wire |
| チャネルあたりの最大出力電流（IO-Link入力） | 150 mA |
| 公称入力電流（IO-Linkポートへの供給） | typ. 3 mA |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 接続方法（バスカプラのシステム制限） | M12 connector (T-coded) |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % |
| 消費電流（バスカプラのシステム制限） | typ. 30 mA ±15 % (at 24 V DC) |
| 入力の説明（IO-Linkポートの供給） | IO-Link ports in digital input (DI) mode |
| ポジション数（バスカプラのシステム制限） | 4 |
| 公称入力電圧 UIN (IO-Link ポートの電源) | 24 V DC |
| チャネルあたりのセンサー電流（IO-Linkポートへの供給） | max. 200 mA (from L+/L-) |
| UIN（IO-Linkポートの電源）での公称入力電流 | typ. 3 mA |
| 入力電圧範囲「0」信号（IO-Linkポートの電源） | -0.3 V DC ... 5 V DC |
| 入力電圧範囲「1」信号（IO-Linkポートの電源） | 15 V DC ... 30 V DC |
| 公称電源電圧範囲（バスカプラのシステム限界） | 18 V DC ... 31.2 V DC (including all tolerances, including ripple) |
| 回路遮断時に誘起される電圧の制限（IO-Link入力） | -15 V DC |
製品説明
AxiolineE, PROFIBUS DP, M12 Quick Connect Technology, IO-Link Class A ports: 4, connection type: M12 Quick Connect Technology, Connection Technology: 3 conductors, IO-Link Class B ports: 4, Connection
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
