AXL E S3 DI8 DO4 2A M12 6M

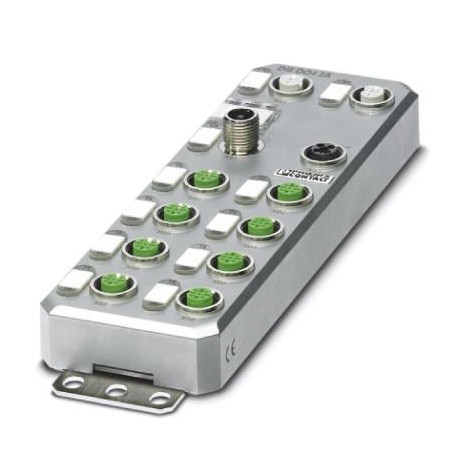

AXL E S3 DI8 DO4 2A M12 6M 2701551 PHOENIX CONTACT Distributed I/O device
$0.00米ドル
3408 在庫あり
主な仕様
GTIN:4046356763981
注文キー:2701551
カタログページ:Page 201 (C-6-2017)
深さ（注）:38 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356763981 |
| 注文キー | 2701551 |
| カタログページ | Page 201 (C-6-2017) |
| 深さ（注） | 38 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 60 mm |
| （インターフェース） | FTP |
| 高さ（注） | 185 mm |
| 原産国 | DE (Germany) |
| （デジタル出力） | 24 V supply (actuator supply, digital outputs)/FE 500 V AC 50 Hz 1 min. |
| 入力名（供給） | Digital inputs |
| 関税番号 | 85176200 |
| 指定（一般） | Sercos |
| （電気的絶縁） | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| 指定（インターフェース） | Sercos |
| ドリル穴間隔（注） | 198.5 mm |
| チャンネル数（一般） | 2 |
| 寸法に関する注記（注記） | The height is 194.5 mm including the mounting plate. With fixing clips pulled out, the height is 212 mm. The depth is 38 mm including the mounting plate (30.5 mm without the mounting plate). |
| 入力数（供給） | 8 |
| 接続方法（供給） | M12 connector, double occupancy |
| 寸法図（注） | |
| 入力フィルタ時間（供給） | < 1000 µs |
| 仕様（インターフェース） | Sercos specification 1.1.2 |
| 接続方法（一般） | M12 fast connection technology |
| デバイスプロファイル（インターフェース） | FSP_IO |
| 機器タイプ（インターフェース） | Sercos slave |
| 保護の種類（供給） | Overload protection, short-circuit protection of sensor supply |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 出力名（デジタル入力） | Digital outputs |
| 伝送速度（一般） | 100 Mbps (with auto negotiation) |
| ポジション数（一般） | 4 |
| 接続技術（供給） | 4-wire |
| テストセクション（デジタル出力） | 24 V supply (communications power and sensor supply, digital inputs)/bus connection (Ethernet 1) 500 V AC 50 Hz 1 min. |
| 正味重量（周囲条件） | 708.1 g |
| 出力電圧（デジタル入力） | 24 V |
| サポートされているプロトコル（インターフェース） | HTTP |
| 保護等級（寸法） | IP65/IP67 |
| 入力（供給）の説明 | EN 61131-2 types 1 and 3 |
| 接続方法（デジタル入力） | M12 connector, (A-coded) |
| 取り付けタイプ（周囲条件） | Wall mounting or DIN rail mounting; both with mounting plate. |
| 出力数（デジタル入力） | 4 |
| 保護の種類（デジタル入力） | Overload protection, short-circuit protection of outputs |
| 公称負荷、抵抗（デジタル入力） | 48 W (48 Ω, with nominal voltage) |
| 1個あたりの重量（梱包を除く） | 708.100 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| ハウジング材質（周囲条件） | Zinc die-cast |
| UIN（電源）の公称入力電流 | typ. 3 mA |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| 接続技術（デジタル入力） | 3-wire |
| 指定接続ポイント（一般） | Copper cable |
| システム固有のプロトコル（インターフェース） | Sercos protocols Sercos |
| 入力電圧範囲「0」信号（電源） | 0 V ... 5 V DC |
| 入力電圧範囲「1」信号（電源） | 11 V DC ... 30 V DC |
| 機械試験（電気絶縁） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 公称出力電圧（デジタル入力） | 24 V DC (from voltage UA) |
| 接続方法に関する注意事項（全般） | D-coded |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 公称負荷、誘導性（デジタル入力） | 48 VA (1.2 H, 48 Ω, with nominal voltage) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 指定（バスカプラのシステム制限） | Actuators (UA) |
| 供給電圧（バスカプラのシステム制限） | 24 V DC |
| チャネルあたりの最大出力電流（デジタル入力） | 2 A |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 接続方法（バスカプラのシステム制限） | M12 connector (T-coded) |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % |
| 消費電流（バスカプラのシステム制限） | typ. 30 mA ±15 % (at 24 V DC) |
| ポジション数（バスカプラのシステム制限） | 4 |
| 公称電源電圧範囲（バスカプラのシステム限界） | 18 V DC ... 31.2 V DC (including all tolerances, including ripple) |
製品説明
Axioline E, Digital input/output equipment, Sercos, M12 quick connect technology, Digital inputs: 8, 24 V DC, connection technology: 4 conductors, Digital outputs: 4, 24 V DC, 2 A, connection technolo
