AXL F AI2 AO2 1H

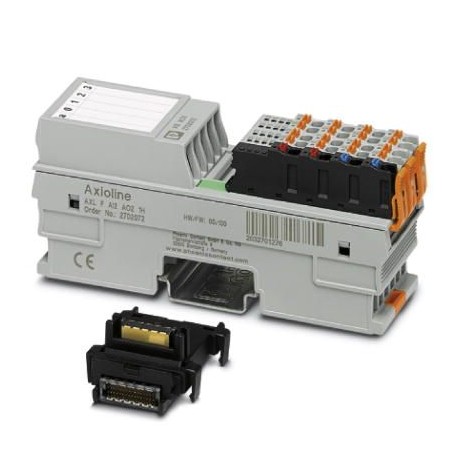

AXL F AI2 AO2 1H 2702072 PHOENIX CONTACT I/O module
$0.00米ドル
3935 在庫あり
主な仕様
GTIN:4046356933124
注文キー:2702072
カタログページ:Page 116 (C-6-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356933124 |
| 注文キー | 2702072 |
| カタログページ | Page 116 (C-6-2017) |
| 梱包単位 | 1 pc |
| （インターフェース） | Transient protection supply voltage |
| （アナログ入力） | -10 V ... 10 V |
| （アナログ出力） | Analog inputs and outputs/functional earth ground 500 V AC 50 Hz 1 min. |
| 原産国 | DE (Germany) |
| 関税番号 | 85389091 |
| 指定（一般） | Axioline F local bus |
| （軸線電位） | -10 V ... 10 V |
| （電気的絶縁） | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| 指定（インターフェース） | Supply for analog modules (UA) |
| チャンネル数（一般） | 2 |
| 精度（アナログ入力） | typ. 0.1 % (of output range final value) |
| 接続方法（一般） | Bus base module |
| 深さ（主要な商業データ） | 54 mm |
| 出力名（アナログ入力） | Analog outputs |
| 供給電圧（インターフェース） | 24 V DC |
| 幅（主要商業データ） | 35 mm |
| （基準および規制） | No hazardous substances above threshold values |
| データ形式（アナログ入力） | IB IL, S7-compatible, standardized representation |
| 高さ（主要商業データ） | 126.1 mm |
| 正味重量（接続データ） | 195.8 g |
| 伝送速度（一般） | 100 Mbps |
| テストセクション（アナログ出力） | 5 V communications power (logic), 24 V supply (I/O) 500 V AC 50 Hz 1 min. |
| D/A解像度（アナログ入力） | 16 bit |
| 消費電力（インターフェース） | max. 1.92 W |
| 取り付けタイプ（接続データ） | DIN rail |
| 保護の種類（インターフェース） | Surge protection of the supply voltage |
| 消費電流（インターフェース） | typ. 40 mA |
| 指定（周囲条件） | Axioline F connector |
| 入力名（軸線ポテンシャル） | Analog inputs |
| 接続方法（アナログ入力） | Push-in connection |
| 保護等級（寸法） | IP20 |
| 出力数（アナログ入力） | 2 |
| 供給電圧範囲（インターフェース） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| データ形式（軸線ポテンシャル） | IB IL, S7-compatible, standardized representation |
| 入力フィルタ（軸線電位） | 30 Hz, 12 kHz and mean-value generation (can be parameterized) |
| 保護の種類（アナログ入力） | Short-circuit and overload protection |
| プロセスデータの更新（アナログ入力） | 150 µs |
| 解像度A/D（軸線電位） | 16 bit |
| 1個あたりの重量（梱包を除く） | 195.800 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続技術（アナログ入力） | 2-wire |
| 電流出力信号（アナログ入力） | 0 mA ... 20 mA |
| 剥離長さ（周囲条件） | 8 mm |
| 電圧出力信号（アナログ入力） | 0 V ... 5 V |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Push-in connection |
| 入力数（軸線電位） | 2 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接続方法（軸線電位） | Push-in connection |
| 機械試験（電気絶縁） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 寸法に関する注記（主要商業データ） | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| 保護の種類（アキシオリン電位） | Transient protection of inputs |
| A/D変換時間（アキシオライン電位） | 2 µs |
| 寸法図（主要商品データ） | |
| 電流入力信号（アキシオライン電位） | 0 mA ... 20 mA |
| 電圧入力信号（軸線電位） | 0 V ... 5 V |
| 接続技術（Axiolineポテンシャル） | 2-wire |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 限界周波数（3 dB）（軸線電位） | 30 Hz |
| 保護回路/コンポーネント（アナログ入力） | electronic |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 入力の説明（軸線電位） | Differential inputs, voltage or current can be chosen separately |
| 負荷/出力負荷電流出力（アナログ入力） | ≤ 500 Ω |
| 負荷/出力負荷電圧出力（アナログ入力） | > 2 kΩ |
| 重量仕様に関する注意事項（接続データ） | with connectors and bus base module |
| 出力値の表現（アナログ入力） | 16 bits (15 bits + sign) |
| 接続方法に関する注意（周囲条件） | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| 測定値の表現（軸線電位） | 16 bits (15 bits + sign bit) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 入力抵抗電流入力（Axioline電位） | 104 Ω (typical) |
| 導体断面積 AWG 最大（周囲条件） | 16 |
| 導体断面積AWG最小値（周囲条件） | 24 |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % (non-condensing) |
| 導体断面積（固体最大）（周囲条件） | 1.5 mm² |
| 導体断面積（最小）（周囲条件） | 0.2 mm² |
| 電圧入力の入力抵抗（Axioline電位） | 268 kΩ (typical) |
| 接続技術に関する注意事項（アナログ入力） | shielded, twisted pair |
| 導体断面積最大可とう性（周囲条件） | 1.5 mm² |
| 導体断面積の最小値（周囲条件） | 0.2 mm² |
| 接続技術に関する注意事項（Axioline電位） | shielded, twisted pair |
| 共通モード電圧範囲信号 - グランド（Axioline電位） | -50 V DC ... 50 V DC |
製品説明
AxiolineF, Analog input/output module, Analog inputs: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, connection technology: 2 conductors, An
