AXL F AO8 XC 1F

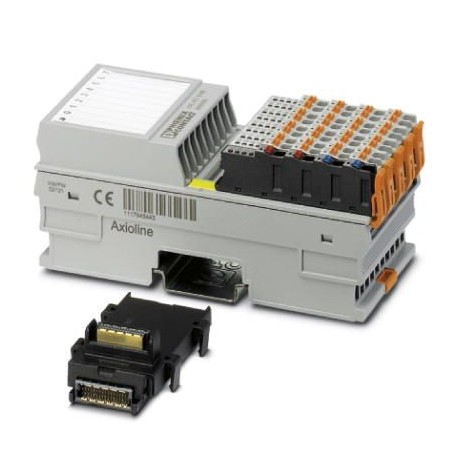

AXL F AO8 XC 1F 2701237 PHOENIX CONTACT I/O module
$0.00米ドル
3329 在庫あり
主な仕様
GTIN:4046356729857
注文キー:2701237
カタログページ:Page 117 (C-6-2017)
深さ（注）:54 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356729857 |
| 注文キー | 2701237 |
| カタログページ | Page 117 (C-6-2017) |
| 深さ（注） | 54 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 53.6 mm |
| （寸法） | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| （インターフェース） | Transient protection supply voltage |
| 高さ（注） | 126.1 mm |
| （アナログ出力） | Analog outputs/functional earth ground 500 V AC 50 Hz 1 min. |
| 原産国 | DE (Germany) |
| 関税番号 | 85389091 |
| 指定（一般） | Axioline F local bus |
| （軸線電位） | -10 V ... 10 V |
| （電気的絶縁） | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| 指定（インターフェース） | Supply for analog modules (UA) |
| チャンネル数（一般） | 2 |
| 寸法に関する注記（注記） | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| 寸法図（注） | |
| 接続方法（一般） | Bus base module |
| 供給電圧（インターフェース） | 24 V DC |
| （基準および規制） | No hazardous substances above threshold values |
| 伝送速度（一般） | 100 Mbps |
| テストセクション（アナログ出力） | 5 V communications power (logic), 24 V supply (I/O) 500 V AC 50 Hz 1 min. |
| 消費電力（インターフェース） | max. 5.64 W (8 current channels, 20 mA output) |
| 正味重量（周囲条件） | 260 g |
| 精度（軸線電位） | typ. 0.1 % (of output range final value) |
| 保護の種類（インターフェース） | Surge protection of the supply voltage |
| 消費電流（インターフェース） | typ. 110 mA (8 voltage channels, 10 V output) |
| 保護等級（寸法） | IP20 |
| 出力名（軸線ポテンシャル） | Analog outputs |
| 供給電圧範囲（インターフェース） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| データ形式（軸線ポテンシャル） | IB IL, S7-compatible |
| 取り付けタイプ（周囲条件） | DIN rail |
| D/A 解像度 (Axioline 電位) | 16 bit |
| 1個あたりの重量（梱包を除く） | 260.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接続方法（軸線電位） | Push-in connection |
| 機械試験（電気絶縁） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 出力数（Axiolineポテンシャル） | 8 |
| 保護クラス（電気絶縁） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 保護の種類（アキシオリン電位） | Short-circuit and overload protection |
| D/A変換時間（Axioline電位） | 5 µs |
| プロセスデータの更新（Axiolineポテンシャル） | 300 µs |
| 接続技術（Axiolineポテンシャル） | 2-wire |
| 電流出力信号（Axioline電位） | 0 mA ... 20 mA |
| 電圧出力信号（アキソライン電位） | 0 V ... 5 V |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C (Standard) |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 許容ケーブル長（Axioline電位） | max. 250 m |
| 重量仕様に関する注意事項（周囲条件） | with connectors and bus base module |
| 保護回路/コンポーネント（Axioline電位） | electronic |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 負荷/出力負荷電流出力（Axioline電位） | to 500 Ω |
| 負荷/出力負荷電圧出力（Axioline電位） | > 2 kΩ |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % (non-condensing) |
| 出力値の表現（軸線ポテンシャル） | 16 bits (15 bits + sign) |
| 接続技術に関する注意事項（Axioline電位） | shielded, twisted pair |
製品説明
AxiolineF, Analog Output Module, Analog Outputs: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, connection technology: 2 conductors, transmi
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
