AXL F BK EC

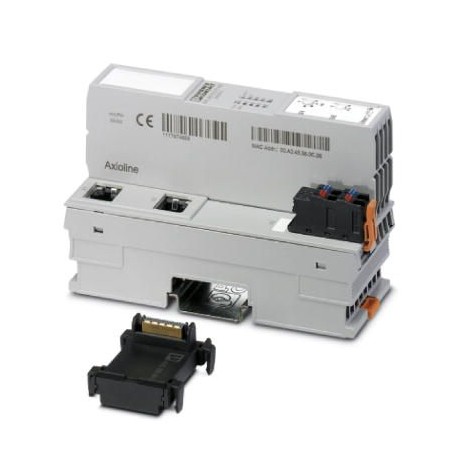

AXL F BK EC 2688899 PHOENIX CONTACT Bus coupler
$0.00米ドル
3826 在庫あり
主な仕様
GTIN:4046356658355
注文キー:2688899
カタログページ:Page 100 (C-6-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356658355 |
| 注文キー | 2688899 |
| カタログページ | Page 100 (C-6-2017) |
| 梱包単位 | 1 pc |
| （寸法） | -25 °C ... 55 °C (Mounting position: any) |
| （インターフェース） | Explicit device ID |
| 原産国 | DE (Germany) |
| （接続データ） | Messages via object 10F3hexDiagnosis history |
| 関税番号 | 85176200 |
| 指定（一般） | Service |
| （軸線電位） | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| 指定（インターフェース） | EtherCAT® |
| チャンネル数（一般） | 2 |
| 仕様（インターフェース） | ETG.1000 V1.02 |
| 接続方法（一般） | Micro USB type B |
| 深さ（主要な商業データ） | 74 mm |
| 幅（主要商業データ） | 45 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 126.1 mm |
| 正味重量（接続データ） | 219.9 g |
| 伝送速度（一般） | 100 Mbps |
| 伝送物理学（一般） | Ethernet in RJ45 twisted pair |
| 取り付けタイプ（接続データ） | DIN rail |
| アドレス指定の種類（インターフェース） | Auto-increment addressing |
| 指定（周囲条件） | Axioline F connector |
| 保護等級（寸法） | IP20 |
| （バスカプラのシステム制限） | Polarity reversal protection of the supply voltage |
| プロセスデータ量（インターフェース） | 1024 Byte (for each data direction) |
| 1個あたりの重量（梱包を除く） | 219.900 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 剥離長さ（周囲条件） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Push-in connection |
| 診断メッセージ（接続データ） | Emergency messages |
| 機械的試験（アキシオライン電位） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 保護クラス（アキシオライン電位） | III, IEC 61140, EN 61140, VDE 0140-1 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| システム固有のプロトコル（インターフェース） | Mailbox protocols CAN application protocol over EtherCAT® |
| 接続方法に関する注意事項（全般） | Auto negotiation and autocrossing |
| 寸法に関する注記（主要商業データ） | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| サポートされるデバイスの数（インターフェース） | max. 63 (per station) |
| 寸法図（主要商品データ） | |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C (Mounting position: wall mounting on horizontal DIN rail) |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 指定（バスカプラのシステム制限） | Axioline F local bus supply (UBus) |
| 重量仕様に関する注意事項（接続データ） | with connector and bus base module |
| 供給電圧（バスカプラのシステム制限） | 5 V DC (via bus base module) |
| 接続方法に関する注意（周囲条件） | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 消費電力（バスカプラのシステム制限） | max. 13.7 W (with 2 A load at UBusfor the I/Os) |
| 電源ユニット（バスカプラのシステム制限） | 2 A |
| 導体断面積 AWG 最大（周囲条件） | 16 |
| 導体断面積AWG最小値（周囲条件） | 24 |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % (non-condensing) |
| 保護の種類（バスカプラのシステム制限） | Surge protection of the supply voltage |
| 消費電流（バスカプラのシステム制限） | max. 570 mA (with 2 A at UBusfor the I/Os and UL= 24 V) |
| 導体断面積（固体最大）（周囲条件） | 1.5 mm² |
| 導体断面積（最小）（周囲条件） | 0.2 mm² |
| 供給電圧範囲（バスカプラのシステム制限） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 導体断面積最大可とう性（周囲条件） | 1.5 mm² |
| 導体断面積の最小値（周囲条件） | 0.2 mm² |
| 接続可能なローカルバスデバイスの数（インターフェース） | max. 63 |
製品説明
AxiolineF, Bus coupler, EtherCAT®, RJ45 female, local bus transmission rate:100 MBit/s, protection rating: IP20, including bus base module and AxiolineF connector
