AXL F BK PN TPS

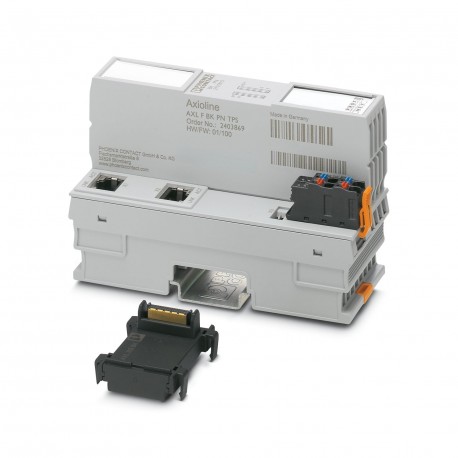

AXL F BK PN TPS 2403869 PHOENIX CONTACT Bus coupler
$0.00米ドル
3855 在庫あり
主な仕様
:max. 700 mA (2.5 A at UBus, UL= 24 V, from HW 04)
タイプ:block modular
深さ:74 mm
幅:45 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| max. 700 mA (2.5 A at UBus, UL= 24 V, from HW 04) | |
| タイプ | block modular |
| 深さ | 74 mm |
| 幅 | 45 mm |
| 身長 | 126.1 mm |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| デバイスID | 1000hex |
| ベンダーID | 00B0hex |
| 電流消費量 | max. 600 mA (2.0 A at UBus, UL= 24 V, up to HW 03) |
| 製品タイプ | I/O component |
| 取り付けタイプ | DIN rail mounting |
| 仕様 | Version 2.3 |
| 製品ファミリー | Axioline F |
| 供給電圧 | 24 V DC |
| 接続名 | Axioline F connector |
| デバイス機能 | PROFINET device |
| 記事の改訂 | 12 |
| 汚染度 | 2 (IEC 60664-1, EN 60664-1) |
| 保護クラス | III (IEC 61140, EN 61140, VDE 0140-1) |
| 剥ぎ取り長さ | 8 mm |
| 適合クラス | Conformance-Class C |
| 接続方法 | RJ45 jack |
| 取り付け位置 | any (observe temperature derating) |
| 電源ユニット | max. 2 A (up to HW 03) |
| 納品範囲 | including bus base module and Axioline F connector |
| 寸法に関する注記 | The depth applies when a TH 35-7.5 DIN rail is used (in accordance with EN 60715). |
| 保護回路 | Surge protection; electronic |
| 伝送速度 | 100 Mbps (acc. to PROFINET standard) |
| 寸法図 | |
| 申請に関する注意事項 | Only for industrial use |
| 保護の程度 | IP20 |
| インターフェースの数 | 2 |
| 過電圧カテゴリー | II (IEC 60664-1, EN 60664-1) |
| 供給電圧範囲 | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 伝送物理学 | Ethernet in RJ45 twisted pair |
| 空気圧（動作） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 導体断面積 AWG | 24 ... 16 |
| サポートされているデバイスの数 | max. 63 (per station) |
| 導体断面積は剛性 | 0.2 mm² ... 1.5 mm² |
| 接続方法に関する注意 | Auto negotiation and autocrossing |
| 導体断面積、剛性 | 0.2 mm² ... 1.5 mm² |
| 周囲温度（動作） | -25 °C ... 60 °C (Mounting position: wall mounting on horizontal DIN rail) |
| 空気圧（保管・輸送） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 導体断面積が柔軟 | 0.2 mm² ... 1.5 mm² |
| 許容湿度（動作） | 5 % ... 95 % (non-condensing) |
| 導体断面積、フレキシブル | 0.2 mm² ... 1.5 mm² |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 許容湿度（保管/輸送） | 5 % ... 95 % (non-condensing) |
| 公称条件での最大消費電力 | 4.4 W |
| 接続可能なローカルバスデバイスの数 | max. 63 |
| テスト電圧: PROFINETインターフェース1 / 機能接地 | 1500 V AC, 50 Hz, 1 min. |
| テスト電圧: PROFINETインターフェース2 / 機能接地 | 1500 V AC, 50 Hz, 1 min. |
| テスト電圧: PROFINETインターフェース1 / PROFINETインターフェース2 | 1500 V AC, 50 Hz, 1 min. |
| 試験電圧: 24 V通信電圧(UL)フィードイン/機能接地 | 500 V AC, 50 Hz, 1 min. |
| 試験電圧: PROFINETインターフェース1/24 V通信電圧(UL)フィードイン | 1500 V AC, 50 Hz, 1 min. |
| 試験電圧: PROFINETインターフェース2 / 24 V通信電圧(UL)フィードイン | 1500 V AC, 50 Hz, 1 min. |
製品説明
AxiolineF, Bus coupler, PROFINET, RJ45 female, local bus transmission rate:100 MBit/s, protection rating: IP20, including bus base module and AxiolineF connector
