AXL F BK PN XC

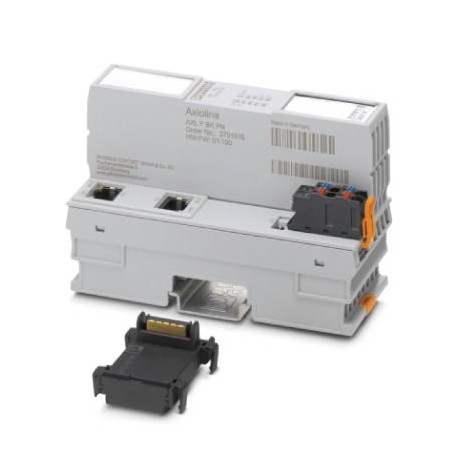

AXL F BK PN XC 2701222 PHOENIX CONTACT Bus coupler
$0.00米ドル
3507 在庫あり
主な仕様
GTIN:4046356729789
注記:Made to Order (non-returnable)
注文キー:2701222
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356729789 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2701222 |
| 梱包単位 | 1 pc |
| （寸法） | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| （デジタル入力） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 原産国 | DE (Germany) |
| （インラインポテンシャル） | Polarity reversal protection of the supply voltage |
| 関税番号 | 85389091 |
| 指定（一般） | Service |
| チャンネル数（一般） | 2 |
| 中国RoHS（デジタル入力） | Environmentally Friendly Use Period = 50 |
| 接続方法（一般） | Micro USB type B |
| 深さ（主要な商業データ） | 74 mm |
| REACh SVHC（デジタル入力） | Lead 7439-92-1 |
| 幅（主要商業データ） | 45 mm |
| 高さ（主要商業データ） | 126.1 mm |
| 伝送速度（一般） | 100 Mbps |
| 伝送物理学（一般） | Ethernet in RJ45 twisted pair |
| 指定（インラインポテンシャル） | Axioline F local bus supply (UBus) |
| 正味重量（周囲条件） | 222 g |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | DIN rail mounting |
| 供給電圧（インライン電位） | 5 V DC (via bus base module) |
| 1個あたりの重量（梱包を除く） | 222.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 消費電力（インライン電位） | max. 13.7 W (with 2 A load at UBusfor the I/Os) |
| 電源ユニット（インライン電位） | 2 A |
| （モジュール電子機器用電源） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 保護の種類（インライン電位） | Surge protection of the supply voltage |
| 消費電流（インライン電位） | max. 570 mA (with 2 A at UBusfor the I/Os and UL= 24 V) |
| 寸法に関する注記（主要商業データ） | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| サポートされるデバイスの数（インターフェース） | max. 63 (per station) |
| 供給電圧範囲（インライン電位） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 寸法図（主要商品データ） | |
| 接続技術（Axiolineポテンシャル） | Push-in connection |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C (Mounting position: wall mounting on horizontal DIN rail) |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 重量仕様に関する注意事項（周囲条件） | with connector and bus base module |
| 供給電圧（モジュール電子機器の電源） | 24 V DC |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % (non-condensing) |
| 供給電圧範囲（バスカプラのシステム制限） | |
| 供給電圧範囲（モジュール電子機器用電源） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 接続可能なローカルバスデバイスの数（インターフェース） | max. 63 |
製品説明
AxiolineF, Bus coupler, PROFINET, RJ45 female, Extreme Condition variant, local bus transmission rate:100 MBit/s, protection rating: IP20, including bus base module and AxiolineF connector
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
