AXL F DI8/2 110/220DC 1F

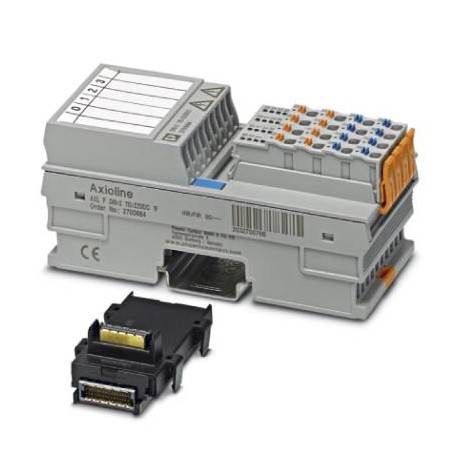

AXL F DI8/2 110/220DC 1F 2700684 PHOENIX CONTACT I/O module
$0.00米ドル
3398 在庫あり
主な仕様
GTIN:4046356916448
注文キー:2700684
カタログページ:Page 106 (C-6-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356916448 |
| 注文キー | 2700684 |
| カタログページ | Page 106 (C-6-2017) |
| 梱包単位 | 1 pc |
| （寸法） | -25 °C ... 55 °C (Mounting position: any) |
| （デジタル入力） | Logic / functional earth ground 1 kV Pulse test voltage according to EN 61850/IEC 61850 |
| 原産国 | DE (Germany) |
| 関税番号 | 85389091 |
| 指定（一般） | Axioline F local bus |
| （軸線電位） | max. 300 V DC |
| （電気的絶縁） | IEC 61850-3 Radio interference properties EN 55022 Class B |
| 保護（インターフェース） | max. 8 A () |
| 指定（インターフェース） | Supply for digital input modules (UI) |
| チャンネル数（一般） | 2 |
| 接続方法（一般） | Bus base module |
| 深さ（主要な商業データ） | 54 mm |
| 供給電圧（インターフェース） | 5 V DC (via bus base module) |
| 幅（主要商業データ） | 53.6 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 126.1 mm |
| 正味重量（接続データ） | 173 g |
| 伝送速度（一般） | 100 Mbps |
| テストセクション（デジタル入力） | I/Os / logic 4 kV Rated surge voltage (safe isolation according to EN 61010-2-201/IEC 61010-2-201) |
| 消費電力（インターフェース） | max. 600 mW |
| 取り付けタイプ（接続データ） | DIN rail |
| 消費電流（インターフェース） | max. 120 mA |
| 指定（周囲条件） | Axioline F connector |
| 入力名（軸線ポテンシャル） | Digital inputs |
| 保護等級（寸法） | IP20 |
| 入力電圧（Axioline電位） | 110 V DC (Nominal voltage) |
| 1個あたりの重量（梱包を除く） | 173.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 汚染度（接続データ） | 2 |
| 剥離長さ（周囲条件） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Push-in connection |
| 入力数（軸線電位） | 8 |
| 接続方法（軸線電位） | Push-in connection |
| 入力フィルタ時間（軸線電位） | < 1 ms |
| 機械試験（電気絶縁） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 寸法に関する注記（主要商業データ） | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| 保護の種類（アキシオリン電位） | Polarity reversal protection of the inputs |
| 寸法図（主要商品データ） | |
| 入力電圧範囲（Axioline電位） | -300 V DC ... 300 V DC |
| 接続技術（Axiolineポテンシャル） | 2-wire |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C (Mounting position: wall mounting on horizontal DIN rail, input voltage: max. 264 V) |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 入力の説明（軸線電位） | EN 61131-2 type 1 |
| 重量仕様に関する注意事項（接続データ） | with connectors and bus base module |
| UINでの公称入力電流（Axioline電位） | 1.5 mA |
| 接続方法に関する注意（周囲条件） | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 入力電圧範囲「0」信号（Axioline電位） | -41 V DC ... 41 V DC |
| 入力電圧範囲「1」信号（Axioline電位） | 88 V DC ... 300 V DC |
| 導体断面積 AWG 最大（周囲条件） | 16 |
| 導体断面積AWG最小値（周囲条件） | 24 |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % (non-condensing) |
| 標準規格（電気絶縁）に従って開発 | IEC 61850-3 Electrostatic discharge (ESD) EN 61000-4-2/IEC 61000-4-2 Criterion A; 8 kV contact discharge; 8 kV air discharge |
| 導体断面積（固体最大）（周囲条件） | 1.5 mm² |
| 導体断面積（最小）（周囲条件） | 0.2 mm² |
| 導体断面積最大可とう性（周囲条件） | 1.5 mm² |
| 導体断面積の最小値（周囲条件） | 0.2 mm² |
製品説明
AxiolineF, Digital input module, Digital inputs: 8, 110 VDC / 220 VDC, connection technology: 2 conductors, corresponds to IEC 61850-3 standard, transmission speed on the local bus:100 MBit/s, protect
