AXL F LPSDO8/3 1F

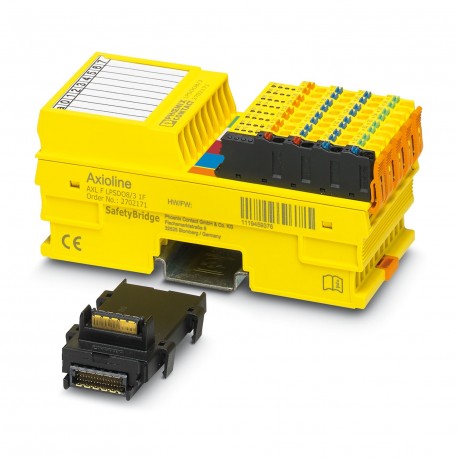

AXL F LPSDO8/3 1F 2702171 PHOENIX CONTACT Safety module
$0.00米ドル
4913 在庫あり
主な仕様
GTIN:4055626004983
注文キー:2702171
（一般的な）:max. 280 mA
カタログページ:Page 300 (C-6-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626004983 |
| 注文キー | 2702171 |
| （一般的な） | max. 280 mA |
| カタログページ | Page 300 (C-6-2017) |
| 梱包単位 | 1 pc |
| （インターフェース） | max. 6 A (Total current of all outputs according to CULUS) |
| 原産国 | DE (Germany) |
| 関税番号 | 85389091 |
| 指定（一般） | Supply for digital output modules (UO) |
| 出力名（インターフェース） | Digital outputs |
| 供給電圧（一般） | 24 V DC |
| 深さ（主要な商業データ） | 54 mm |
| 出力電流（インターフェース） | max. 2 A (per channel) |
| 出力電圧（インターフェース） | 24 V DC |
| 幅（主要商業データ） | 53.6 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 126.1 mm |
| 正味重量（デジタル出力） | 222 g |
| 保護の種類（一般） | Protection against polarity reversal, EMC protective circuit, undervoltage detection |
| 消費電流（一般） | typ. 25 mA (all outputs set; power supply by UOwith 30.2 V DC; without power supply to the actuator) |
| 接続方法（インターフェース） | Direct plug-in technology |
| 出力数（インターフェース） | 4 (with two-channel assignment) |
| 供給電圧範囲（一般） | 19.2 V DC ... 30.2 V DC (including all tolerances, including ripple) |
| 取り付けタイプ（デジタル出力） | DIN rail |
| 保護の種類（インターフェース） | Overload protection, freewheeling circuit for inductive loads,Discharge circuit for accelerated discharge of capacitive loads |
| 指定（周囲条件） | Axioline F local bus |
| 保護等級（寸法） | IP20 |
| カテゴリ（SafetyBridgeプロパティ） | max. 4 (two channel; dependent in parameterization and wiring) |
| 接続技術（インターフェース） | 2, 3-wire |
| ロジックメモリ（アキシオラインポテンシャル） | 30 kByte |
| チャンネル数（周囲条件） | 1 |
| 1個あたりの重量（梱包を除く） | 222.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 108 kPa (up to 3000 m above sea level) |
| 指定（SafetyBridgeプロパティ） | EN 62061 |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Bus base module |
| 寸法に関する注記（主要商業データ） | Housing dimensions |
| 寸法図（主要商品データ） | |
| 周囲温度（動作）（寸法） | -35 °C ... 60 °C (Mounting position: any) |
| 空気圧（保管・輸送）（寸法） | 66 kPa ... 108 kPa (up to 3500 m above sea level) |
| 許容湿度（動作）（寸法） | 10 % ... 75 % (on average, 85% infrequently, non-condensing) |
| I/Oモジュールへの接続（Axioline電位） | max. 16 (safe digital I/O modules) |
| チャネルあたりの最大出力電流（インターフェース） | 2 A |
| 重量仕様に関する注意事項（デジタル出力） | with connectors and bus base module |
| パフォーマンスレベル（PL）（SafetyBridgeプロパティ） | max. e (two channel; dependent in parameterization and wiring) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 75 % (non-condensing) |
| 保護等級（安全関連特性データ） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 安全度水準（SIL）（SafetyBridgeプロパティ） | max. 3 (two channel; dependent in parameterization and wiring) |
| モジュール/端子台あたりの最大出力電流（インターフェース） | 8 A |
| 安全度水準クレーム限界（SIL CL）（SafetyBridge プロパティ） | max. 3 (two channel; dependent in parameterization and wiring) |
製品説明
Safety-oriented digital output module, IP20 degree of protection, for the SafetyBridge system. The module has 4 secure digital outputs with two-channel occupancy or 8 secure digital outputs with singl
