AXL F PWR 1H

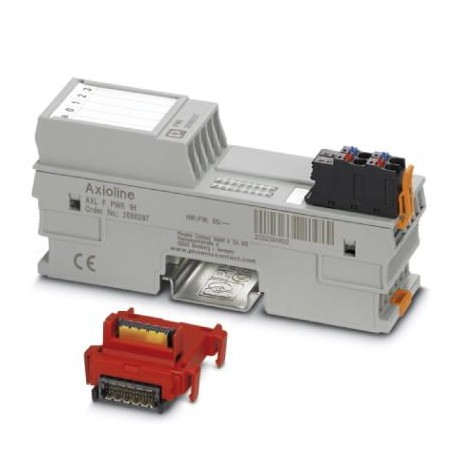

AXL F PWR 1H 2688297 PHOENIX CONTACT Power module
$0.00米ドル
4147 在庫あり
主な仕様
GTIN:4046356566209
注文キー:2688297
カタログページ:Page 105 (C-6-2017)
深さ（注）:54 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356566209 |
| 注文キー | 2688297 |
| カタログページ | Page 105 (C-6-2017) |
| 深さ（注） | 54 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 35 mm |
| （インターフェース） | Polarity reversal protection of the supply voltage |
| 高さ（注） | 126.1 mm |
| 原産国 | DE (Germany) |
| 関税番号 | 85389091 |
| 指定（一般） | Axioline F local bus |
| （軸線電位） | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| 指定（インターフェース） | Axioline F local bus supply (UBus) |
| チャンネル数（一般） | 2 |
| 寸法に関する注記（注記） | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| 寸法図（注） | |
| 接続方法（一般） | Bus base module |
| 供給電圧（インターフェース） | 5 V DC (via bus base module) |
| （基準および規制） | No hazardous substances above threshold values |
| 正味重量（接続データ） | 107 g |
| 消費電力（インターフェース） | max. 22 W (IBus= 4 A) |
| 電源ユニット（インターフェース） | max. 4 A |
| 取り付けタイプ（接続データ） | DIN rail |
| 保護の種類（インターフェース） | Surge protection of the supply voltage |
| 消費電流（インターフェース） | max. 1.2 A (IBus= 4 A; UL= 19,2 V) |
| 指定（周囲条件） | Axioline F connector |
| 保護等級（寸法） | IP20 |
| 供給電圧範囲（インターフェース） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 1個あたりの重量（梱包を除く） | 107.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 剥離長さ（周囲条件） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（周囲条件） | Push-in connection |
| 機械的試験（アキシオライン電位） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 保護クラス（アキシオライン電位） | III, IEC 61140, EN 61140, VDE 0140-1 |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 重量仕様に関する注意事項（接続データ） | with connector and bus base module |
| 接続方法に関する注意（周囲条件） | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積 AWG 最大（周囲条件） | 16 |
| 導体断面積AWG最小値（周囲条件） | 24 |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % (non-condensing) |
| 導体断面積（固体最大）（周囲条件） | 1.5 mm² |
| 導体断面積（最小）（周囲条件） | 0.2 mm² |
| 導体断面積最大可とう性（周囲条件） | 1.5 mm² |
| 導体断面積の最小値（周囲条件） | 0.2 mm² |
製品説明
AxiolineF, Feedback module for Ubus logic feed, max. 4 A, protection rating: IP20, incl. bus base module and AxiolineF connector
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
