AXL P FBPS BASE

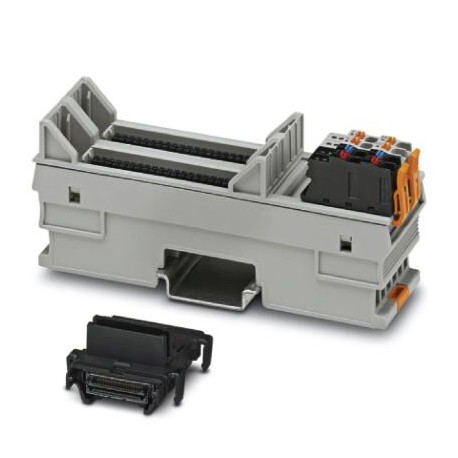

AXL P FBPS BASE 2316393 PHOENIX CONTACT Axioline P base for PROFIBUS PA power supply plugs. Provides redunda..
$0.00米ドル
3650 在庫あり
主な仕様
GTIN:4055626368375
注文キー:2316393
（図面）:
カタログページ:Page 99 (C-6-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626368375 |
| 注文キー | 2316393 |
| （図面） | |
| カタログページ | Page 99 (C-6-2019) |
| 深さ（注） | 125 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 35 mm |
| （寸法） | -40 °C ... 50 °C (Mounting position: wall mounting on vertical DIN rail with up to four PROFIBUS PA segments (power supplies in redundant configuration)) |
| 高さ（注） | 130 mm |
| 原産国 | US (United States) |
| ETIM 5.0 (eCl@ss) | EC001598 |
| ETIM 6.0 (eCl@ss) | EC002584 |
| ETIM 7.0 (eCl@ss) | EC002584 |
| 関税番号 | 85366990 |
| 高度（寸法） | 2000 m (above sea level) |
| ATEX（シリアルインターフェース） | II 3 G Ex ec IIC T4 Gc IBExU 18ATEXB018X |
| IECEx（シリアルインターフェース） | Ex ec IIC T4 Gc IECEx IBE 18.0023X |
| インターフェース（電源） | PROFIBUS |
| ショック（シリアルインターフェース） | 5g |
| 色（周囲条件） | gray |
| 寸法図（注） | |
| インターフェース1（電源） | Axioline P local bus |
| インターフェース2（電源） | PROFIBUS PA |
| eCl@ss 8.0 (分類) | 27242692 |
| eCl@ss 9.0 (分類) | 27242692 |
| 接続図（図面） | |
| 申請図面（図面） | |
| 寸法図（図面） | |
| 供給電圧範囲（一般） | 18.5 V DC ... 30.5 V DC |
| 正味重量（周囲条件） | 198.9 g |
| eCl@ss 10.0.1 (分類) | 27242692 |
| 接続方法（電源） | Push-in / plug connection |
| 保護等級（寸法） | IP20 |
| UL、米国/カナダ（シリアルインターフェース） | Class I, Div. 2, Groups A, B, C, D T4Class I, Zone 2, IIC T4 |
| 最大消費電流（一般） | 950 mA (18.5 V DC, 500 mA load) |
| 利用制限（図面） | EMC: class A product, see manufacturer's declaration in the download area |
| 終端抵抗（電源） | 100 Ω |
| バスデバイスの数（電源） | 256 |
| 1個あたりの重量（梱包を除く） | 200.000 g |
| 標準消費電流（一般） | 750 mA () |
| 汚染度（周囲条件） | 2 |
| 振動（操作）（シリアルインターフェース） | 2g |
| 過電圧カテゴリー（周囲条件） | II |
| 導体断面積 AWG 最大 (一般) | 16 |
| 導体断面積AWG最小値（一般） | 24 |
| 周囲温度（動作）（寸法） | -40 °C ... 65 °C (Mounting position: wall mounting on horizontal DIN rail) |
| 導体断面積（固体最大）（一般） | 1.50 mm² |
| 導体断面積（最小）（一般） | 0.20 mm² |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 導体断面積最大可とう性（一般） | 1.50 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.20 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 5 % ... 95 % |
製品説明
Axioline P base for PROFIBUS PA power supply connector. Provides redundancy for the fieldbus power supply in case of installation of two plugs.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Connection diagram
