BC 161,6-KIT-U22-7035 + 6PTDA9

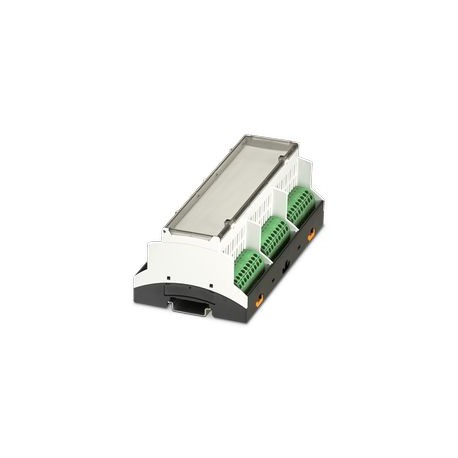

BC 161,6-KIT-U22-7035 + 6PTDA9 1311012 PHOENIX CONTACT Rail box for use in installation distributors accordi..
$28.80米ドル
384 在庫あり
主な仕様
:incl. 6 PCB terminal blocks, 9-pos., Push-in, for 2.5 mm², nominal current: 24 A, 400 V
タイプ:for mounting on a DIN rail, with transparent hinged cover
色:black (9005)
深さ:60.7 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| incl. 6 PCB terminal blocks, 9-pos., Push-in, for 2.5 mm², nominal current: 24 A, 400 V | |
| タイプ | for mounting on a DIN rail, with transparent hinged cover |
| 色 | black (9005) |
| 深さ | 60.7 mm |
| 幅 | 161.6 mm |
| 身長 | 89.7 mm |
| 一般的な | Please observe the assembly instructions available in the download area. |
| 寸法 | 81.54 mm x 157.5 mm (PCB dimensions) |
| 住宅タイプ | DIN rail housing for use in distribution boards in accordance with DIN 43880 |
| 製品タイプ | Stackable housing set |
| 取り付けタイプ | DIN rail mounting/wall mounting |
| PCBの厚さ | 1.4 mm ... 1.8 mm |
| 住宅シリーズ | BC |
| 製品ファミリー | BC 161,6 |
| 水平ピッチ | 9 Div. |
| ハウジング材質 | Polycarbonate |
| 取り付け位置 | parallel to the DIN rail |
| 総PCB表面 | 12600 mm² |
| PCBマウントの種類 | Latching |
| 包装の種類 | packed in cardboard |
| 寸法図 | |
| 断熱材 | Polycarbonat |
| ポジション数 | 54 |
| 外装の種類 | Carton |
| カラー（ハウジングカバー） | transparent |
| PCBホルダーの数 | 9 |
| 達成すべき最大IPコード | IP20 |
| 最大ポジション数 | 54 (pitch: 5 mm) |
| 換気口あり | yes |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 105 °C (depending on power dissipation) |
| DINレールの上端からの深さ | 54.7 mm |
| 相対湿度（保管/輸送） | 95 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
製品説明
Rail housing for use in DIN 43880 installation distributors, for DIN rail mounting, with transparent tilting cover, colour: black (9005), width: 161.6 mm, height: 89.7 mm, depth: 60.7 mm, incl. 6 PCB
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
