BCP-381F-5 GN BD:1-5

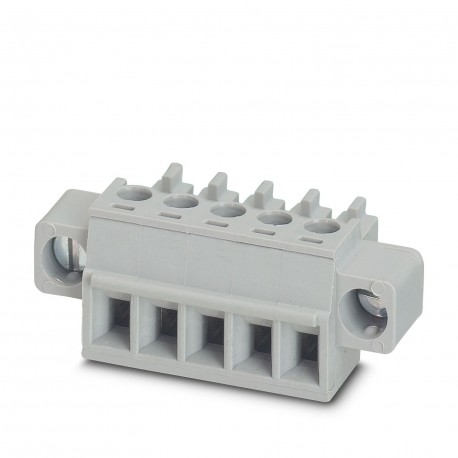

BCP-381F-5 GN BD:1-5 1110896 PHOENIX CONTACT Connector for printed circuit board, number of poles: 5, pitch:..
$0.00米ドル
4556 在庫あり
主な仕様
:0.2 mm² / flexible / > 10 N
リンク:Screw connection with cage
ステップ:3.81 mm
注記:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| リンク | Screw connection with cage |
| ステップ | 3.81 mm |
| 注記 | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Standard |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| パッケージ | Packed in carton |
| 幅 [w] | 29.44 mm |
| 高さ [h] | 11.1 mm |
| 長さ [l] | 16.1 mm |
| スイープスピード | 1 octave/min |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| カラー（ケース） | White Green (6019) |
| 製品ライン | COMBICON Connectors S |
| 製品タイプ | Printed circuit board connector |
| クランプタイプ | Screw locking |
| 固定フランジ | Screw flange |
| 記事レビュー | 01 |
| 行数 | 1 |
| 製品ファミリー | BCP-F |
| 表面仕上げ | Hot-dip galvanizing |
| 極数 | 5 |
| テストの指示 | X, Y, and Z axis |
| コネクタシステム | BASICLINE 1.5 |
| 接触材料 | Cu Alloy |
| 固定AC電圧 | 1.39 kV |
| 質量抵抗率 | 2 mΩ |
| サイクル数 | 25 |
| 定格電流IN | 8 A |
| 定格電圧 UN | 160 V |
| 締め付けトルク | 0.3 Nm |
| 操縦サイクル | 25 |
| テスト仕様 | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| 寸法図 | |
| 断熱材 | PA |
| 質量抵抗率R1 | 2 mΩ |
| 質量抵抗率R2 | 2.5 mΩ |
| 公称断面積 | 1.5 mm² |
| サイジング電圧（II/2） | 320 V |
| テストされた極の数 | 20 |
| サイジング電圧（III/2） | 160 V |
| サイジング電圧（III/3） | 160 V |
| 車軸あたりのテスト時間 | 2.5 h |
| 接点接続タイプ | female |
| 腐食による応力 | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| 器具型ネジ頭 | Longitudinal slit (L) |
| 断熱材グループ | The |
| IEC 60112に準拠したCTI | 600 |
| 導体断面積AWG | 24 ... 16 |
| 定格インパルス電圧（II/2） | 2.5 kV |
| バッファーゲージ axb / 直径 | 2.4 mm x 1.5 mm / 1.6 mm |
| 最小沿面距離値（II/2） | 1.6 mm |
| 定格インパルス電圧（III/2） | 2.5 kV |
| 定格インパルス電圧（III/3） | 2.5 kV |
| 剛性導体断面 | 0.2 mm² ... 1.5 mm² |
| インパルス電圧のサイジング（II/2） | 2.5 kV |
| 周囲温度（取り付け時） | -5 °C ... 100 °C |
| 最小沿面値(III/2) | 1.5 mm |
| 最小沿面値(III/3) | 2 mm |
| 定格絶縁電圧（II/2） | 320 V |
| インパルス電圧のサイジング（III/2） | 2.5 kV |
| インパルス電圧のサイジング（III/3） | 2.5 kV |
| ポールあたりの引張力は約 | 4 N |
| 周囲温度（動作時） | -40 °C ... 100 °C (depending on derating curve) |
| 定格絶縁電圧（III/2） | 160 V |
| フレキシブル導体断面 | 0.2 mm² ... 1.5 mm² |
| 極あたりの挿入力は約 | 7 N |
| 定格絶縁電圧（III/3） | 160 V |
| 熱の影響によるストレス | 100 °C/168 h |
| 導体/基板接続方向 | 0 ° |
| 剥ぎ取る部分の長さ | 7 mm |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| UL 94準拠の可燃性クラス | V0 |
| 海面上の垂直衝撃張力 | 2.95 kV |
| 相対湿度（輸送および保管） | 30 % ... 70 % |
| 金属表面接触部（表面層） | Tin (4 - 8 μm Sn) |
| 同一断面の2本の導体（剛性） | 0.2 mm² ... 0.5 mm² |
| 隣接する極間の絶縁抵抗 | 1012Ω |
| 金属表面、接合部（表面層） | Tin (4 - 8 μm Sn) |
| 同一のフレキシブル断面を持つ2本の導体 | 0.2 mm² ... 0.75 mm² |
| 最小沿面距離値 - 不均質範囲（II/2） | 1.5 mm |
| 最小沿面距離値 - 不均質範囲（III/2） | 1.5 mm |
| 最小クリアランス値 - 不均一範囲（III/3） | 1.5 mm |
| 表面電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| EN 60695-10-2に準拠したブリネル硬さ試験温度 | 125 °C |
| EN 60695-2-13に準拠したGWITフィラメント発火温度 | 775 |
| EN 60695-2-12に準拠したGWFIフィラメントの燃焼指数 | 850 |
| フレキシブル導体断面、ラグとプラスチックカラーを取り付けた構造 | 0.25 mm² ... 0.5 mm² |
| プラスチックカラーのないケーブルラグを備えたフレキシブル導体断面 | 0.25 mm² ... 1.5 mm² |
| 導体断面積/導体種類/引張力公称値/実効値 | 0.2 mm² / rigid / > 10 N |
| プラスチックカラーなしのフェルール付き、同じフレキシブル断面の2本の導体 | 0.25 mm² ... 0.34 mm² |
| プラスチックカラー付きツインフェルールを備えた、同一断面のフレキシブル導体2本 | 0.5 mm² ... 0.5 mm² |
製品説明
Connector for printed circuit board, nominal section: 1.5 mm², color: whitish green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of rows: 1
