BCP-508-24 BK

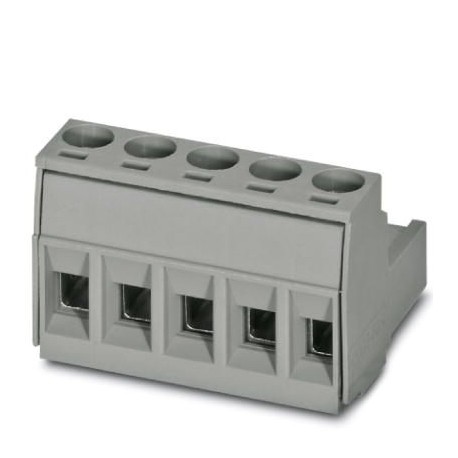

BCP-508-24 BK 5452255 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4619 在庫あり
主な仕様
GTIN:4046356853262
注記:Made to Order (non-returnable)
注文キー:5452255
梱包単位:100 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356853262 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 5452255 |
| 梱包単位 | 100 pc |
| 原産国 | CN (China) |
| （接続データ） | CUL |
| 関税番号 | 85366990 |
| 最小注文数量 | 100 pc |
| ピッチ（主要商業データ） | 5.08 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ストリップ長さ（寸法） | 7 mm |
| 接続方法（寸法） | Screw connection with tension sleeve |
| 品目範囲（寸法） | BCP |
| 公称電流IN（寸法） | 12 A |
| 断熱材（寸法） | PA |
| ポジション数（寸法） | 24 |
| ディメンションa（主要商業データ） | 116.84 mm |
| 最大負荷電流（寸法） | 12 A (with a 2.5 mm² conductor cross section) |
| 定格電圧（II/2）（寸法） | 630 V |
| 幅 [ w ] (主要商業データ) | 121.92 mm |
| 高さ [ h ] (主要商業データ) | 15 mm |
| 長さ [ l ] (主要商業データ) | 18.2 mm |
| 公称断面積（寸法） | 2.5 mm² |
| 定格電圧（III/2）（寸法） | 320 V |
| 最大締め付けトルク（寸法） | 0.5 Nm |
| 締め付けトルク、最小（寸法） | 0.4 Nm |
| 1個あたりの重量（梱包を除く） | 40.950 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 絶縁材料グループ（寸法） | I |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 定格サージ電圧（II/2）（寸法） | 4 kV |
| 定格サージ電圧（III/2）（寸法） | 4 kV |
| 定格サージ電圧（III/3）（寸法） | 4 kV |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| 標準に準拠した接続（寸法） | EN-VDE |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 標準に準拠した接続（接続データ） | EN-VDE |
| UL 94準拠の難燃性評価（寸法） | V0 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 同一断面積の2本の導体、最大実線（一般） | 1 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 0.2 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 1.5 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 0.2 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大（一般） | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ付き最小（一般） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（一般） | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（一般） | 0.25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（一般） | 1 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（一般） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（一般） | 1.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（一般） | 0.5 mm² |
製品説明
Connector for printed circuit board, nominal section: 2.5 mm², colour: black, rated current: 12 A, sizing voltage (III/2): 320 V, surface contacts: Tin, contact type: Connection female, Number of pote
