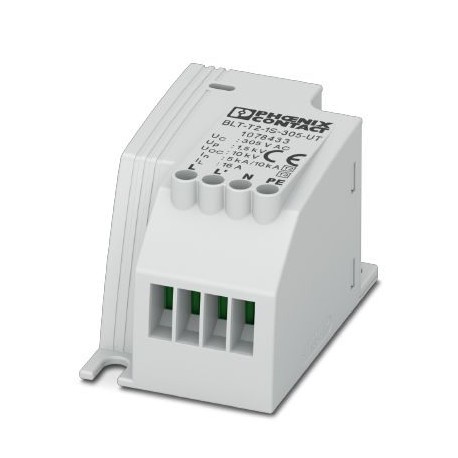

| パラメータ | 価値 |
|---|---|
| GTIN | 4055626793344 |
| 注文キー | 1078433 |
| (一般的な) | 440 V AC (120 min / safe failure mode) |
| (図面) | |
| カタログページ | Page 76 (C-4-2019) |
| 梱包単位 | 1 |
| 深さ(図面) | 34 mm |
| 幅(図面) | 36.5 mm |
| ETIM 5.0 (eCl@ss) | EC000941 |
| ETIM 6.0 (eCl@ss) | EC000941 |
| ETIM 7.0 (eCl@ss) | EC000941 |
| 高さ(図面) | 56 mm |
| (接続データ) | EN 61643-11 2012 |
| 関税番号 | 85354000 |
| (周囲条件) | N-PE |
| 高度(寸法) | ≤ 2000 m (amsl (above mean sea level)) |
| 色(周囲条件) | light grey RAL 7035 |
| ENタイプ(周囲条件) | T2 / T3 |
| 公称電圧 UN(一般) | 100 V AC ... 230 V AC (TN-S) |
| eCl@ss 8.0 (分類) | 27130805 |
| eCl@ss 9.0 (分類) | 27130805 |
| 寸法図(図面) | |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE(一般) | ≤ 5 µA |
| 衝撃(動作)(寸法) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 定格負荷電流 IL(一般) | 16 A |
| 応答時間 tA(LN) (一般) | ≤ 25 ns |
| 応答時間 tA(L-PE) (一般) | ≤ 100 ns |
| 応答時間 tA(N-PE) (一般) | ≤ 100 ns |
| 保護等級(寸法) | IP20 |
| ネジ山(保護回路) | M3 |
| UT(LN)におけるTOV挙動(一般) | 336 V AC (5 s / withstand mode) |
| アクセシビリティ(周囲の条件) | Accessible |
| 取り付けタイプ(周囲条件) | 4 mm screw |
| UT(L-PE)におけるTOV挙動(一般) | 440 V AC (5 s / withstand mode) |
| UT(N-PE)におけるTOV挙動(一般) | 1200 V AC (200 ms / safe failure mode) |
| 振動(動作)(寸法) | 5g (5 ... 500 Hz / 2.5 h / X, Y, Z) |
| 複合波 UOC(LN) (一般) | 10 kV |
| 複合波形UOC(L-PE)(一般) | 10 kV |
| 複合波UOC(N-PE)(一般) | 20 kV |
| ハウジング材質(周囲条件) | PA 6.6 |
| 保護等級(周囲条件) | I |
| 被覆剥き長さ(保護回路) | 8 mm |
| 接続方法(保護回路) | Screw terminal blocks |
| REACh SVHC(基準と規制) | Lead 7439-92-1 |
| 締め付けトルク(保護回路) | 0.6 Nm |
| 保護モード(周囲条件) | L-N |
| 規格・規制(接続データ) | IEC 61643-11 2011 |
| 汚染度(周囲条件) | 2 |
| SPD 障害動作 (周囲条件) | OCM |
| 電圧保護レベルアップ(LN) (一般) | ≤ 1.3 kV |
| 電圧保護レベルアップ(L-PE) (一般) | ≤ 1.5 kV |
| 電圧保護レベルアップ(N-PE)(一般) | ≤ 1.5 kV |
| 周囲温度(動作)(寸法) | -40 °C ... 80 °C |
| IEC電源システム(周囲条件) | TN-S |
| IEC試験分類(周囲条件) | II / III |
| 短絡電流定格 ISCCR(一般) | 10 kA (6 A gG backup fuse) |
| 分岐配線付き最大バックアップヒューズ(一般) | 16 A (MCB B/C) |
| 最大連続電圧UC(N-PE)(一般) | 265 V AC |
| 許容湿度(動作)(寸法) | 5 % ... 95 % |
| 導体断面積(保護回路) | 0.2 mm² ... 4 mm² |
| 電流遮断定格Ifi(N-PE)に従う(一般) | 100 A () |
| 総放電電流 Itotal(8/20) µs (一般) | 20 kA |
| 周囲温度(保管/輸送)(寸法) | -40 °C ... 80 °C |
| 導体断面積がフレキシブル(保護回路) | 0.2 mm² ... 2.5 mm² |
| V型貫通配線の最大バックアップヒューズ(一般) | 16 A (MCB B/C) |
| 最大連続動作電圧UC(LN)(一般) | 305 V AC |
| 公称放電電流 In(8/20) µs (LN) (一般) | 5 kA |
| 最大連続動作電圧UC(L-PE)(一般) | 265 V AC |
| 公称放電電流 In(8/20) µs (L-PE) (一般) | 5 kA |
| 公称放電電流 In(8/20) µs (N-PE) (一般) | 10 kA |
| 最大放電電流 Imax(8/20) µs (LN) (一般) | 10 kA |
| 最大放電電流 Imax(8/20) µs (L-PE) (一般) | 10 kA |
| 最大放電電流 Imax(8/20) µs (N-PE) (一般) | 20 kA |
| UL 94(周囲条件)に準拠した難燃性評価 | V-0 |
| 活電部と接地部間の距離(周囲条件) | 3 mm |
| 遮断装置の設置場所(周囲条件) | Internal |
| 同一断面積の2本の導体、最大実線(保護回路) | 1.5 mm² |
| 同一断面積の2本の導体、最小単線(保護回路) | 0.2 mm² |
| 同じ断面積の2本の導体(最大撚線)(保護回路) | 1.5 mm² |
| 同一断面積の2本の導体(撚線)(保護回路) | 0.2 mm² |
