在庫あり 注目商品
BLT-T3-230-A

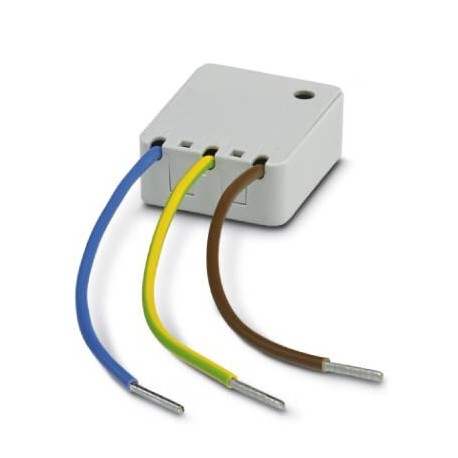

BLT-T3-230-A 1038841 PHOENIX CONTACT Type 3 surge protection for universal installation in installation boxe..
$0.00米ドル
4667 在庫あり
主な仕様
GTIN:4055626593203
注文キー:1038841
（一般的な）:1455 V AC (200 ms / safe failure mode)
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626593203 |
| 注文キー | 1038841 |
| （一般的な） | 1455 V AC (200 ms / safe failure mode) |
| （図面） | |
| カタログページ | Page 86 (C-4-2019) |
| 梱包単位 | 1 |
| 深さ（図面） | 36 mm |
| 幅（図面） | 12.5 mm |
| ETIM 5.0 (eCl@ss) | EC000942 |
| ETIM 6.0 (eCl@ss) | EC000942 |
| ETIM 7.0 (eCl@ss) | EC000942 |
| 高さ（図面） | 31 mm |
| （接続データ） | EN 61643-11 2012 |
| 関税番号 | 85363030 |
| （周囲条件） | N-PE |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | Socket mounting module |
| 色（周囲条件） | light grey RAL 7035 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ENタイプ（周囲条件） | T3 |
| 公称電圧 UN（一般） | 230 V AC (TN-S) |
| eCl@ss 6.0 (分類) | 27130800 |
| eCl@ss 7.0 (分類) | 27130806 |
| eCl@ss 8.0 (分類) | 27130806 |
| eCl@ss 9.0 (分類) | 27130806 |
| 複合波UOC（一般） | 6 kV |
| 寸法図（図面） | |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 5 µA |
| 応答時間 tA(LN) (一般) | ≤ 25 ns |
| 応答時間 tA(L-PE) (一般) | ≤ 100 ns |
| 応答時間 tA(N-PE) (一般) | ≤ 100 ns |
| 保護等級（寸法） | IP20 (Installed) |
| UT(LN)におけるTOV挙動（一般） | 440 V AC (5 s / withstand mode) |
| 取り付けタイプ（周囲条件） | in device sockets and conductor routing systems made of insulating material |
| UT(L-PE)におけるTOV挙動（一般） | 440 V AC (5 s / withstand mode) |
| UT(N-PE)におけるTOV挙動（一般） | 1200 V AC (200 ms / safe failure mode) |
| 最大必要バックアップヒューズ（一般） | 16 A (MCB B) |
| ポート数（周囲条件） | One |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 基準試験電圧UREF（一般） | 255 V AC |
| 電圧保護レベルアップ（一般） | ≤ 1.5 kV |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Single wires |
| REACh SVHC（基準と規制） | |
| 最大連続電圧UC（一般） | 255 V AC |
| 保護モード（周囲条件） | L-N |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 2 |
| 規格・仕様（接続データ） | IEC 61643-11 2011 |
| 周囲温度（動作）（寸法） | -20 °C ... 70 °C |
| IEC電源システム（周囲条件） | TN-S |
| 短絡電流定格 ISCCR（一般） | 1.5 kA AC |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 最大放電電流 Imax(8/20) µs (一般) | 4 kA |
| サージ保護障害メッセージ（周囲条件） | Acoustic |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
製品説明
Type 3 surge protection for universal mounting in installation boxes, gutters, or recessed installations. Temperature-controlled circuit, acoustic defect indication.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawing
