在庫あり 注目商品
BT 1,25-F

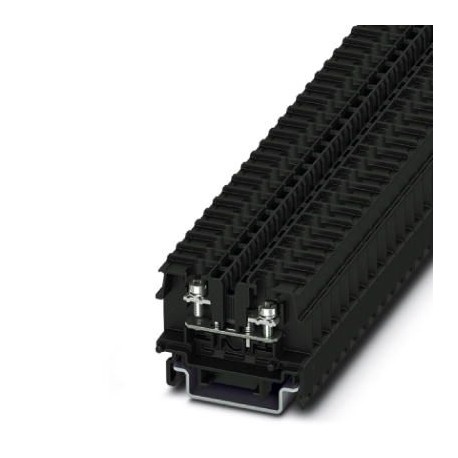

BT 1,25-F 3281103 PHOENIX CONTACT Feed-through terminal block
$0.00米ドル
4415 在庫あり
主な仕様
GTIN:4055626507620
注記:Made to Order (non-returnable)
注文キー:3281103
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626507620 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 3281103 |
| 梱包単位 | 50 pc |
| ピッチ（一般） | 7 mm |
| 幅（一般） | 15.5 mm |
| 長さ（一般） | 42 mm |
| 原産国 | IN (India) |
| AWG最大（寸法） | 16 |
| AWG最小（寸法） | 26 |
| 関税番号 | 85369010 |
| 高さNS 35/15（一般） | 41 mm |
| ねじ山（寸法） | M3 |
| ボルト径（寸法） | 3 mm |
| 高さNS 35/7,5（一般） | 33.5 mm |
| 色（主要コマーシャルデータ） | black |
| （基準および規制） | No hazardous substances above threshold values |
| 接続方法（寸法） | Ring cable lug |
| ねじ山（接続データ） | M3 |
| ボルト径（接続データ） | 3 mm |
| 穴径、最小（寸法） | 3.2 mm |
| 潜在能力（主要な商業データ） | 1 |
| ケーブルラグ幅（最大）（寸法） | 5.8 mm |
| 最大締め付けトルク（寸法） | 1 Nm |
| 接続方法（接続データ） | Ring cable lug |
| 締め付けトルク、最小（寸法） | 0.6 Nm |
| 公称電流IN（接続データ） | 16 A |
| 公称電圧UN（接続データ） | 600 V |
| 1個あたりの重量（梱包を除く） | 7.020 g |
| 穴径、最小（接続データ） | 3.2 mm |
| サイドパネルを開く（主要商業データ） | Yes |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 最大負荷電流（接続データ） | 16 A |
| レベル数（主要商業データ） | 1 |
| ケーブルラグ幅（最大）（接続データ） | 5.8 mm |
| 最大締め付けトルク（接続データ） | 1 Nm |
| 公称電流IN（主要商用データ） | 17.5 A |
| 公称電圧UN（主要商用データ） | 690 V |
| 締め付けトルク、最小（接続データ） | 0.6 Nm |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PC |
| 定格サージ電圧（主要商用データ） | 6 kV |
| 最大負荷電流（主要商用データ） | 17.5 A |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 1.5 mm² |
| 接続数（主要商業データ） | 2 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| 導体断面積（最大）（寸法） | 1.5 mm² |
| 導体断面積（最小）（寸法） | 0.5 mm² |
| 断熱材グループ（主要コマーシャルデータ） | IIIa |
| 導体断面積（フレキシブル）最小値（寸法） | 0.14 mm² |
| 標準に準拠した接続（接続データ） | JIS 8207-7-1 |
| 周囲温度（動作）（主要商業データ） | -40 °C ... 110 °C |
| 標準準拠のケーブルラグ接続（寸法） | DIN 46234 |
| 導体断面積最大可とう性（接続データ） | 1.25 mm² |
| 導体断面積（フレキシブル）最小値（接続データ） | 0.5 mm² |
| 最大AWG導体断面積、フレキシブル（寸法） | 16 |
| 最小AWG導体断面積、フレキシブル（寸法） | 26 |
| ケーブルラグ接続の最大断面積（寸法） | 1.5 mm² |
| ケーブルラグ接続の最小断面積（寸法） | 0.14 mm² |
| 標準に準拠したケーブルラグ接続（接続データ） | JIS 8207-7-1 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| ケーブルラグ接続の最大断面積（接続データ） | 1.25 mm² |
| ケーブルラグ接続の最小断面積（接続データ） | 0.5 mm² |
| 規格に従った接続（接続データ（JIS規格）） | IEC 60947-7-1 |
| 単線/端子点、最大実線径（接続データ） | 1.2 mm |
| 単線/端子点、ソリッド直径最小（接続データ） | 0.5 mm |
| 公称条件での最大消費電力（主要商用データ） | 0.56 W |
| UL94準拠の難燃性評価（接続データ（JIS規格）） | V0 |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 1.5 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.2 mm² |
製品説明
Feed-in terminal, with flange on the left side, nominal voltage: 690 V, nominal current: 17.5 A, connection type: Annular cable terminal, number of connections: 2, width: 15.5 mm, color: black, mounti
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
