BTFE 6-3/14 4U

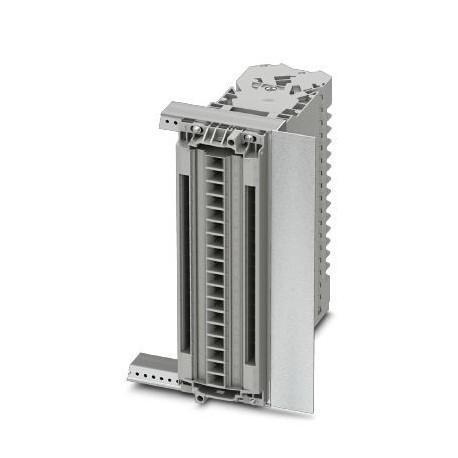

BTFE 6-3/14 4U 1029251 PHOENIX CONTACT Test terminal strip, nom. voltage: 400 V, nominal current: 24 A, conn..
$0.00米ドル
4400 在庫あり
主な仕様
GTIN:4055626531076
注文キー:1029251
（図面）:
カタログページ:Page 650 (C-1-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626531076 |
| 注文キー | 1029251 |
| （図面） | |
| カタログページ | Page 650 (C-1-2019) |
| 梱包単位 | 1 |
| カラー（図面） | gray |
| UNSPSC 11（ETIM） | 39121410 |
| ETIM 4.0（eCl@ss） | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000902 |
| ETIM 6.0 (eCl@ss) | EC000902 |
| ETIM 7.0 (eCl@ss) | EC000902 |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 18.0（ETIM） | 39121410 |
| UNSPSC 19.0 (ETIM) | 39121410 |
| UNSPSC 20.0（ETIM） | 39121410 |
| UNSPSC 21.0（ETIM） | 39121410 |
| UNSPSC 6.01（ETIM） | 30211811 |
| UNSPSC 12.01 (ETIM) | 39121410 |
| 接続（一般） | 1 level |
| 関税番号 | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| 電流Ith（図面） | 24 A |
| ボルト径（一般） | 3.5 mm |
| サイドパネルを開く（図面） | No |
| 接続方法（一般） | Ring cable lug |
| eCl@ss 4.0（分類） | 27141118 |
| eCl@ss 4.1 (分類) | 27141118 |
| eCl@ss 5.0 (分類) | 27141118 |
| eCl@ss 5.1 (分類) | 27141100 |
| eCl@ss 6.0 (分類) | 27141100 |
| eCl@ss 7.0 (分類) | 27141126 |
| eCl@ss 8.0 (分類) | 27141126 |
| eCl@ss 9.0 (分類) | 27141126 |
| 穴径、最小（一般） | 3.7 mm |
| 公称電流IN（図面） | 24 A |
| 公称電圧UN（図面） | 400 V |
| 試験サージ電圧（図面） | 5 kV |
| 断熱材（図面） | PC |
| 定格サージ電圧（図面） | 4 kV |
| ケーブルラグ幅（最大）（一般） | 6.8 mm |
| 最大負荷電流（図面） | 24 A |
| 取り付けタイプ（接続データ） | Wall mounting |
| 過電圧カテゴリー（図面） | III |
| 老化試験結果（図面） | Test passed |
| 締め付けトルク最大（一般） | 1.3 Nm |
| 公称断面積（図面） | 4 mm² |
| 締め付けトルク、最小（一般） | 1 Nm |
| 曲げ試験結果（図面） | Test passed |
| 熱試験結果（図面） | Test passed |
| 内部円筒ゲージ（一般） | A5 |
| 絶縁材料群（図面） | I |
| 手の甲の保護（図面） | guaranteed |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| サージ電圧試験結果（図面） | Test passed |
| サポートへのタイトフィットの結果（図面） | Test passed |
| 短絡安定性の結果（図面） | Test passed |
| 標準に準拠した接続（一般） | IEC 60947-7-1 |
| 衝撃保護に関する注意事項（図面） | |
| 標準接続（取り付け） | IEC 60947-7-1 |
| 衝撃保護試験仕様（図面） | DIN EN 50274 (VDE 0660-514):2002-11 |
| 導体断面積最大可とう性（一般） | 6 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.5 mm² |
| UL 94準拠の難燃性評価（図面） | V0 |
| UL 94準拠の難燃性評価（取り付け） | V0 |
| 標準に準拠したケーブルラグ接続（一般） | DIN 46237:1970-07 |
| 最大AWG導体断面積、フレキシブル（一般） | 10 |
| 最小AWG導体断面積、フレキシブル（一般） | 24 |
| 寸法図X = 25.8 mmY = 6.0 mm（図面） | |
| ケーブルラグ接続の最大断面積（一般） | 6 mm² |
| ケーブルラグ接続の最小断面積（一般） | 0.5 mm² |
| 電源周波数耐電圧設定点（図面） | 2 kV |
| 曲げ試験導体断面積/重量（図面） | 2.5 mm² / 0.7 kg |
| 商用周波耐電圧試験結果（図面） | Test passed |
| 相対断熱材温度指数（電気、UL 746 B）（図面） | 130 °C |
| ネジレスモジュラー端子台の温度サイクルの劣化試験（図面） | 192 |
| 端子点の機械的安定性試験結果（導体接続×5）（図面） | Test passed |
製品説明
Test pin strip, rated voltage: 400 V, rated current: 24 A, connection type: Ring wire terminal, 1st floor, Sizing cross-section: 6 mm², mounting class: Wall mounted, color: gray
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingX = 25.8 mmY = 6.0 mm
