BTP 2,0-F

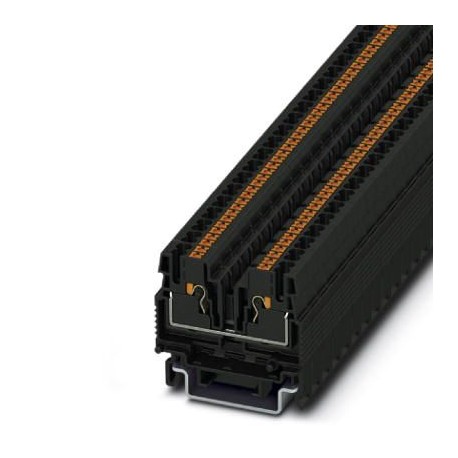

BTP 2,0-F 3281112 PHOENIX CONTACT Feed-through terminal block
$0.00米ドル
3090 在庫あり
主な仕様
GTIN:4055626620596
注記:Made to Order (non-returnable)
注文キー:3281112
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626620596 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 3281112 |
| 梱包単位 | 50 pc |
| ピッチ（一般） | 8 mm |
| 幅（一般） | 17.5 mm |
| 長さ（一般） | 42 mm |
| 原産国 | IN (India) |
| 関税番号 | 85369010 |
| 高さNS 35/15（一般） | 44.2 mm |
| 高さNS 35/7,5（一般） | 36.7 mm |
| 色（主要コマーシャルデータ） | black |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 10 mm ... 12 mm |
| 接続方法（寸法） | Push-in connection |
| 潜在能力（主要な商業データ） | 1 |
| 接続方法（接続データ） | Push-in connection |
| 公称電流IN（接続データ） | 21 A |
| 公称電圧UN（接続データ） | 600 V |
| 1個あたりの重量（梱包を除く） | 9.620 g |
| サイドパネルを開く（主要商業データ） | Yes |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 最大負荷電流（接続データ） | 21 A |
| レベル数（主要商業データ） | 1 |
| 公称電流IN（主要商用データ） | 24 A |
| 公称電圧UN（主要商用データ） | 690 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PC |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 最大負荷電流（主要商用データ） | 24 A (The maximum load current must not be exceeded by the total current of all connected conductors.) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 2.5 mm² |
| 接続数（主要商業データ） | 4 |
| 導体断面積 AWG 最大 (寸法) | 14 |
| 導体断面積AWG最小（寸法） | 26 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| 導体断面積（最大）（寸法） | 2.5 mm² |
| 導体断面積（最小）（寸法） | 0.14 mm² |
| 断熱材グループ（主要コマーシャルデータ） | IIIa |
| 導体断面積（フレキシブル）最小値（寸法） | 0.14 mm² |
| 標準に準拠した接続（接続データ） | JIS 8207-7-1 |
| 周囲温度（動作）（主要商業データ） | -40 °C ... 110 °C |
| 導体断面積最大可とう性（接続データ） | 2 mm² |
| 導体断面積（フレキシブル）最小値（接続データ） | 0.5 mm² |
| 最大AWG導体断面積、フレキシブル（寸法） | 16 |
| 最小AWG導体断面積、フレキシブル（寸法） | 26 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 接続断面は直接プラグイン可能（接続データ） | 0.8 mm 1.6 mm |
| 規格に従った接続（接続データ（JIS規格）） | IEC 60947-7-1 |
| 単線/端子点、最大実線径（接続データ） | 1.6 mm |
| 単線/端子点、ソリッド直径最小（接続データ） | 0.8 mm |
| 公称条件での最大消費電力（主要商用データ） | 0.77 W |
| UL94準拠の難燃性評価（接続データ（JIS規格）） | V0 |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 1.5 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.14 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 1.5 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.14 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大。（接続データ） | 1.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最小。（接続データ） | 0.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（接続データ） | 2 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（接続データ） | 0.5 mm² |
製品説明
Feed-through terminal, with flange on the left side, nominal voltage: 690 V, nominal current: 24 A, connection type: Push-in connection, number of connections: 4, cross-section: 0.14 mm² - 2.5 mm², AW
