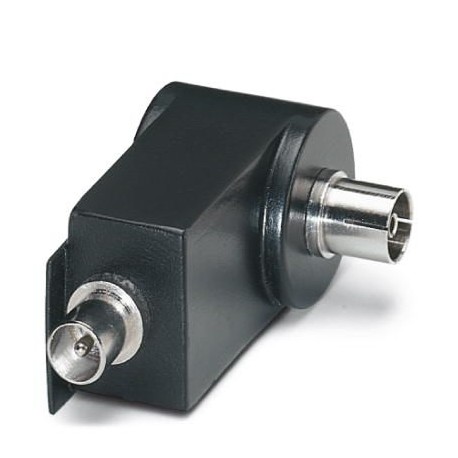

C-TV/HIFI 2857002 PHOENIX CONTACT Surge protection device
$0.00米ドル
3697 在庫あり
主な仕様
GTIN:4017918915186
注記:Made to Order (non-returnable)
注文キー:2857002
（一般的な）:D1 - 500 A
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918915186 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2857002 |
| （一般的な） | D1 - 500 A |
| カタログページ | Page 181 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 50083 CLASS-A |
| 関税番号 | 85363010 |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| 定格電流（一般） | 1.5 A (25 °C) |
| 周波数範囲（一般） | 4.7 MHz ... 860 MHz |
| タイプ（周囲条件） | Attachment plug |
| 色（周囲条件） | jet black RAL 9005 |
| 深さ（主要な商業データ） | 61 mm |
| 幅（主要商業データ） | 28 mm |
| 高さ（主要商業データ） | 40 mm |
| 残留電流IPE（一般） | ≤ 1 µA |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| 取り付けタイプ（周囲条件） | Connection-specific intermediate plugging |
| 1個あたりの重量（梱包を除く） | 53.500 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 入力減衰aE、非対称（一般） | typ. 0.5 dB (≤ 2.4 GHz /75 Ω) |
| 接続方法（保護回路） | PAL-TV (IEC 169-2) |
| 最大連続電圧UC（一般） | 24 V DC |
| 容量非対称（シールド）（一般） | typ. 10 pF |
| 汚染度（周囲条件） | 2 |
| 作用方向（周囲条件） | Line-Shield/Earth Ground |
| ポジション数（周囲条件） | 1 |
| パルスリセット時間（ラインシールド）（一般） | < 3 s |
| 応答時間 tA (ラインシールド) (一般) | ≤ 100 ns |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | Socket |
| 過電圧カテゴリー（周囲条件） | II |
| 接続方法 OUT（保護回路） | Male |
| 衝撃耐久性（ラインシールド）（一般） | C2 - 4 kV/2 kA |
| 規格・仕様（接続データ） | IEC 61643-21 2012 |
| 周囲温度（動作）（寸法） | -25 °C ... 75 °C |
| 動作有効電流 ICat UC (一般) | ≤ 1 µA |
| 入力（ラインシールド）の残留電圧（一般） | ≤ 30 V |
| 電圧保護レベルアップ（ラインシールド）（一般） | ≤ 700 V (C2 - 4 kV / 2 kA) |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 交流電流容量（ラインシールド）（一般） | 5 A - 1 s |
| 公称放電電流 In(8/20) µs (ラインシールド) (一般) | 2.5 kA |
| 公称パルス電流 Ian (10/1000) µs (コア-シールド) (一般) | 120 A |
| 1 kV/µs（ラインシールド）スパイクでの出力電圧制限（一般） | ≤ 600 V |
| 1 kV/µs（ラインシールド）静的出力電圧制限（一般） | ≤ 600 V |
| 75オームシステムにおけるカットオフ周波数fg（3 dB）、非対称（シールド）（一般） | > 1 GHz |
製品説明
Adapter with surge protection for antenna inputs with TV connector.
