CA-09S1N1290DN

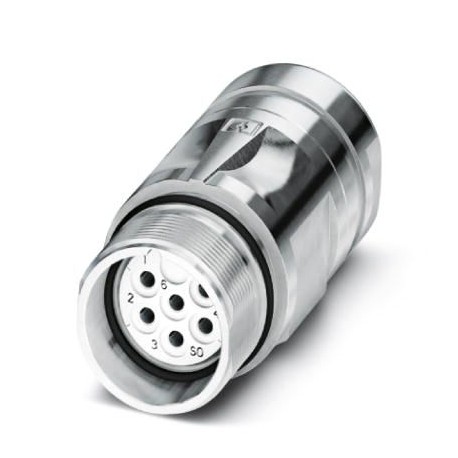

CA-09S1N1290DN 1620164 PHOENIX CONTACT Coupler connector
$0.00米ドル
3961 在庫あり
主な仕様
GTIN:4046356818810
注記:Made to Order (non-returnable)
注文キー:1620164
カタログページ:Page 80 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356818810 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1620164 |
| カタログページ | Page 80 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （ケーブルシールデータ） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 関税番号 | 85366990 |
| コーディング（温度範囲） | N |
| 中国RoHS（ケーブルシールデータ） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブルシールデータ） | Lead 7439-92-1 |
| ケーブル径（ハウジングデータ） | 3 mm ... 14.5 mm |
| 用途（温度範囲） | Signal |
| シーリング材（ハウジングデータ） | NBR |
| 接触材質（温度範囲） | CuZn |
| 接点の種類（温度範囲） | Socket |
| 1個あたりの重量（梱包を除く） | 93.100 g |
| 絶縁体材質（温度範囲） | PBT |
| 汚染度（温度範囲） | 3 |
| ポジション数（温度範囲） | 9 |
| 定格サージ電圧（温度範囲） | 2.5 kV |
| 過電圧カテゴリー（温度範囲） | II |
| ねじの種類（絶縁体のデータ） | M23 |
| 接触面材質（温度範囲） | Ni/Au |
| 接点接続方式（温度範囲） | Solder connection |
| ロックの種類（絶縁体のデータ） | for standard and SPEEDCON interlock |
| ハウジング材質（絶縁体のデータ） | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| 公称電圧、電源接点（温度範囲） | 300 V |
| 公称電圧、信号接点（温度範囲） | 300 V |
| 周囲温度（動作）（主要商業データ） | -40 °C ... 125 °C |
| 電源接点の接触径（温度範囲） | 2 mm |
| 信号接点の接触径（温度範囲） | 1 mm |
| 挿入/引き抜きサイクル機械（温度範囲） | 100 |
| 25°Cでの電源接点あたりの公称電流（温度範囲） | 20 A |
| 25°Cにおける信号接点あたりの公称電流（温度範囲） | 8 A |
| 電源接点のリッツ線断面積最大（温度範囲） | 2.5 mm² |
| 信号接点のリッツ線断面積最大（温度範囲） | 1 mm² |
| 保護等級（プラグ挿入時）（絶縁体のデータ） | IP67 |
製品説明
M23, Plug-in coupling connector, AC, straight, shielded: yes, for standard lock and SPEEDCON, No. of poles: 8+1, Rotation direction: Standard, contact type: Female, Solder connection, cable diameter r
