在庫あり 注目商品
CA-12S1N8A8003

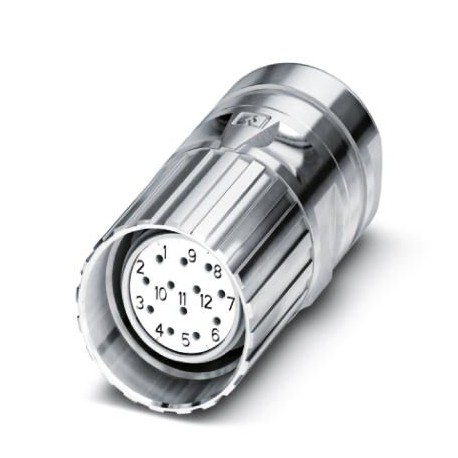

CA-12S1N8A8003 1116286 PHOENIX CONTACT Cable connector, CA, straight, shielded: yes, Screw locking, M23, No...
$0.00米ドル
4095 在庫あり
主な仕様
GTIN:4063151042059
注文キー:1116286
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4063151042059 |
| 注文キー | 1116286 |
| （図面） | |
| 梱包単位 | 1 |
| 注記（図面） | Order information: Order crimp contacts Ø 1 mm separately |
| コーディング（図面） | N |
| ETIM 5.0 (eCl@ss) | EC002635 |
| （ケーブルシールデータ） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 関税番号 | 85366990 |
| アプリケーション（図面） | Signal |
| 接触の種類（図面） | Socket |
| 中国RoHS（ケーブルシールデータ） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブルシールデータ） | Lead 7439-92-1 |
| eCl@ss 8.0 (分類) | 27440102 |
| eCl@ss 9.0 (分類) | 27440103 |
| ケーブル径（ハウジングデータ） | 6 mm ... 10 mm |
| 絶縁材料（図面） | PA 6.6 |
| 汚染度（図面） | 3 |
| 寸法図（図面） | |
| ポジション数（図面） | 12 |
| 定格サージ電圧（図面） | 1.5 kV |
| 過電圧カテゴリー（図面） | II |
| シーリング材（ハウジングデータ） | FPM |
| 回転方向（図面） | Standard |
| 接点接続方法（図面） | Crimp connection |
| ねじの種類（絶縁体のデータ） | M23 |
| 信号接点の定格電圧（図面） | 150 V |
| ロックの種類（絶縁体のデータ） | Screw locking |
| 信号接点の接触径（図面） | 1 mm |
| ハウジング材質（絶縁体のデータ） | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| 25℃における各信号接点の定格電流（図面） | 8 A |
| 信号接点のリッツ線断面積最大（図面） | 1 mm² |
| 信号接点のリッツ線断面積の最小値（図面） | 0.08 mm² |
| 保護等級（プラグ挿入時）（絶縁体のデータ） | IP67 |
製品説明
M23, Plug connector. for cables, AC, straight, shielded: yes, Screw lock, No. of poles: 12, Direction of rotation: Standard, contact type: Female, Crimped connection, cable diameter range: 6 mm ... 10
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawing
