CABLE-D 9SUB/B/S/HF/S/ 1,0M

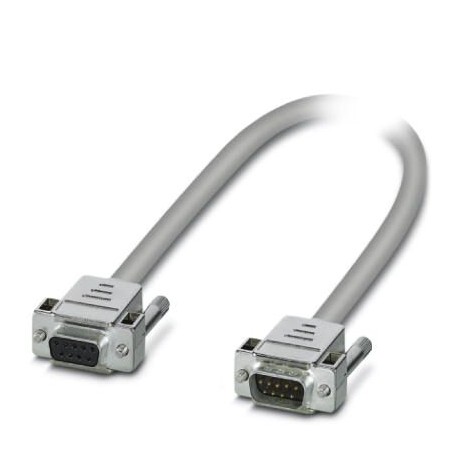

CABLE-D 9SUB/B/S/HF/S/ 1,0M 1066591 PHOENIX CONTACT Assembled, shielded, halogen-free round cable connection..
$0.00米ドル
4538 在庫あり
主な仕様
GTIN:4055626731780
注文キー:1066591
（図面）:≥ IP54 (Installation location)
カタログページ:Page 572 (C-5-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626731780 |
| 注文キー | 1066591 |
| （図面） | ≥ IP54 (Installation location) |
| カタログページ | Page 572 (C-5-2019) |
| 梱包単位 | 1 |
| （カラーコード） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| トルク（一般） | 0.2 Nm |
| ETIM 5.0 (eCl@ss) | EC000237 |
| ETIM 6.0 (eCl@ss) | EC000237 |
| ETIM 7.0 (eCl@ss) | EC000237 |
| （接続データ2） | IEC 60332-3-22 |
| 関税番号 | 85444290 |
| （周囲条件） | Tinned copper braided shield |
| ねじ山（一般） | UNC 4-40 |
| （対応コントローラー） | D-SUB9 (9) = D-SUB9 (9) = black |
| 中国RoHS（カラーコード） | Environmentally Friendly Use Period = 50 |
| トルク（接続データ） | 0.2 Nm |
| 接続名（一般） | Field level |
| 接続方法（一般） | D-SUB pin strip |
| 最大高度（図面） | ≤ 2000 m |
| eCl@ss 5.0 (分類) | 27242200 |
| eCl@ss 5.1 (分類) | 27242200 |
| eCl@ss 6.0 (分類) | 27249200 |
| eCl@ss 7.0 (分類) | 27249205 |
| eCl@ss 8.0 (分類) | 27249205 |
| eCl@ss 9.0 (分類) | 27242220 |
| ポジション数（一般） | 9 |
| 断熱材（接続データ2） | Functional insulation |
| ねじ山（接続データ） | UNC 4-40 |
| シールド（周囲条件） | yes |
| 保護等級（図面） | IP20 |
| 指定（接続データ2） | Air clearances and creepage distances |
| 接続数（一般） | 1 |
| 接続名（接続データ） | Controller level |
| 曲げサイクル（周囲条件） | 5000 (at a radius of ≥ 15x outside diameter) |
| 接続方法（接続データ） | D-SUB socket strip |
| 難燃性（接続データ2） | IEC 60332-1-2 |
| ケーブルの長さ（周囲条件） | 1 m |
| 汚染度（接続データ2） | 2 |
| ケーブル抵抗（周囲条件） | ≤ 80 Ω/km (at 20 °C) |
| 挿入/抜去サイクル（一般） | > 200 |
| ポジション数（接続データ） | 9 |
| 耐油性（接続データ2） | against occasional splashes |
| 管理者（基準および規制） | universal |
| ガソリン耐性（接続データ2） | against occasional splashes |
| 接続数（接続データ） | 1 |
| 定格サージ電圧（接続データ2） | 1.2 kV |
| 過電圧カテゴリー（接続データ2） | II |
| 規格・規制（接続データ2） | DIN EN 50178 |
| 周囲温度（動作）（図面） | -40 °C ... 70 °C (fixed installation) |
| 単線、材質（周囲条件） | Cu uninsulated |
| 外部シース、色（周囲条件） | gray |
| 公称動作モード（周囲条件） | 100% operating factor |
| 外装シース材質（周囲条件） | Halogen-free sheath |
| ケーブル外径（周囲条件） | 6.7 mm ±0.5 mm |
| 定格絶縁電圧（接続データ2） | 125 V |
| 挿入/離脱サイクル（接続データ） | > 200 |
| 単線断面（周囲条件） | 0.25 mm² |
| ケーブル絶縁抵抗（周囲条件） | ≥ 20 MΩ/km (at 20 °C) |
| 周囲温度（保管・輸送）（図面） | -40 °C ... 80 °C |
| 絶縁体を含む線径（周囲条件） | 1.2 mm ±0.05 mm |
| 単線断面積[AWG]（周囲条件） | 24 |
| 単線、リッツ線の数（周囲条件） | 14 |
| 最大許容動作電圧（周囲条件） | 25 V AC |
| 経路あたりの最大電流容量（周囲条件） | 2 A (50 °C) |
| 最小曲げ半径、固定設置（周囲条件） | 58 mm |
| 最小曲げ半径、可動設置（周囲条件） | 108 mm |
| コネクタ 1 = コネクタ 2 (オプション) = 配線の色 (サポートされているコントローラ) | D-SUB9 (1) = D-SUB9 (1) = white |
製品説明
Ready-made, shielded and halogen-free round cable; Connection 1: Female connection D-SUB (1x 9-poles); connection 2: D-SUB male connector (1x 9-pole); Cable length: 1 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DiagramMaximum permissible current per path in uncoiled state
