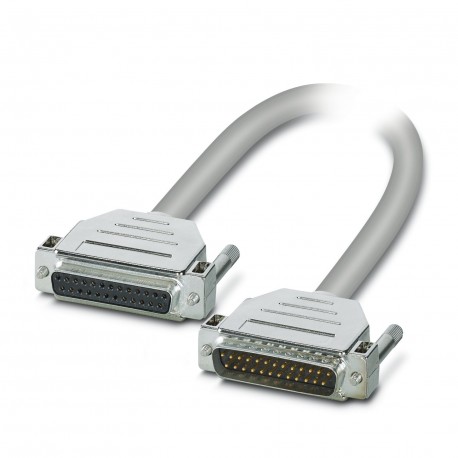

CABLE-D25SUB/B/S/HF/S/ 3,0M
CABLE-D25SUB/B/S/HF/S/ 3,0M 1066667 PHOENIX CONTACT Assembled, shielded, halogen-free round cable connection..
$0.00米ドル
3571 在庫あり
主な仕様
:-10 °C ... 70 °C (flexible installation)
赤:D-SUB25 (8) = D-SUB25 (8)
青:D-SUB25 (7) = D-SUB25 (7)
グレー:D-SUB25 (5) = D-SUB25 (5)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| -10 °C ... 70 °C (flexible installation) | |
| 赤 | D-SUB25 (8) = D-SUB25 (8) |
| 青 | D-SUB25 (7) = D-SUB25 (7) |
| グレー | D-SUB25 (5) = D-SUB25 (5) |
| ピンク | D-SUB25 (6) = D-SUB25 (6) |
| ピッチ | 2.77 mm |
| 黒 | D-SUB25 (9) = D-SUB25 (9) |
| 茶色 | D-SUB25 (2) = D-SUB25 (2) |
| 緑 | D-SUB25 (3) = D-SUB25 (3) |
| 白 | D-SUB25 (1) = D-SUB25 (1) |
| バイオレット | D-SUB25 (10) = D-SUB25 (10) |
| 黄色 | D-SUB25 (4) = D-SUB25 (4) |
| 高度 | ≤ 2000 m |
| シールド | yes |
| 赤青 | D-SUB25 (12) = D-SUB25 (12) |
| 茶色がかった赤 | D-SUB25 (24) = D-SUB25 (24) |
| グレーピンク | D-SUB25 (11) = D-SUB25 (11) |
| 白赤 | D-SUB25 (23) = D-SUB25 (23) |
| 茶青 | D-SUB25 (22) = D-SUB25 (22) |
| 灰褐色 | D-SUB25 (18) = D-SUB25 (18) |
| ピンクブラウン | D-SUB25 (20) = D-SUB25 (20) |
| 白青 | D-SUB25 (21) = D-SUB25 (21) |
| 白灰色 | D-SUB25 (17) = D-SUB25 (17) |
| 白ピンク | D-SUB25 (19) = D-SUB25 (19) |
| 茶緑色 | D-SUB25 (14) = D-SUB25 (14) |
| 白黒 | D-SUB25 (25) = D-SUB25 (25) |
| 白緑 | D-SUB25 (13) = D-SUB25 (13) |
| ケーブル長 | 3 m |
| ハロゲンフリー | yes |
| 製品タイプ | System cable |
| ねじ山 | UNC 4-40 |
| 白黄色 | D-SUB25 (15) = D-SUB25 (15) |
| 黄褐色 | D-SUB25 (16) = D-SUB25 (16) |
| 導体タイプ | Assembled, shielded, halogen-free round cable |
| AWG信号線 | 24 |
| 記事の改訂 | 01 |
| ケーブル抵抗 | ≤ 80 Ω/km (at 20 °C) |
| 難燃性 | IEC 60332-1-2 (raw cable) |
| 接続方法 | D-SUB socket strip |
| 耐油性 | can withstand occasional splashes (raw cable) |
| 締め付けトルク | 0.2 Nm |
| 導体材料 | Bare Cu litz wires |
| 電流（パスあたり） | ≤ 2 A (Uncoiled, see derating) |
| 操作上の注意 | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| ポジション数 | 25 |
| 保護の程度 | IP20 |
| 絶縁抵抗 | ≥ 20 MΩ*km (at 20 °C) |
| 接続数 | 1 |
| 外装シース、カラー | gray |
| 公称動作モード | 100% operating factor |
| 動作電圧（AC） | ≤ 30 V AC |
| 動作電圧（DC） | ≤ 60 V DC |
| 外装材 | Halogen-free sheath |
| 導体断面積 | 25x 0.25 mm² |
| ケーブル外径 | 9.80 mm ±0.5 mm |
| 挿入/離脱サイクル | > 200 |
| 絶縁体を含む線径 | 1.2 mm ±0.05 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (fixed installation) |
| 導体構造信号線 | 14x 0.15 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 5000 (at a radius of ≥ 15x outside diameter) |
| 標準に準拠した接続 | IEC 60807-2 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 最小の曲げ半径、固定設置 | 82 mm |
| 保護等級（設置場所） | ≥ IP54 (Installation location) |
| 最小の曲げ半径、可動設置 | 155 mm |
製品説明
Ready-made, shielded and halogen-free round cable; Connection 1: Female connection D-SUB (1x 25-poles); connection 2: D-SUB male connector (1x 25-pole); Cable length: 3 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
