CABLE-FCN40/4X14/ 0,5M/S7-IN

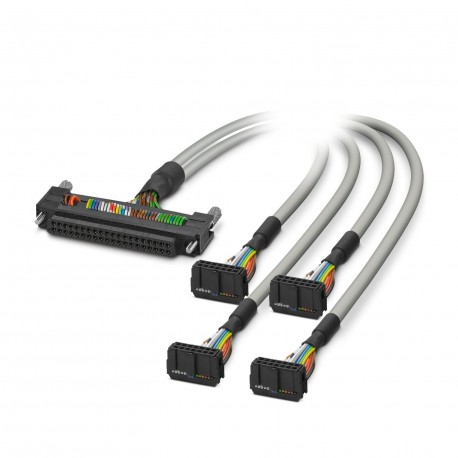

CABLE-FCN40/4X14/ 0,5M/S7-IN 2321253 PHOENIX CONTACT Cable
$0.00米ドル
3755 在庫あり
主な仕様
:-10 °C ... 70 °C (flexible installation)
赤:Fujitsu40 (A3) = IDC/FLK14-1 (3)
青:Fujitsu40 (A7) = IDC/FLK14-1 (7)
グレー:Fujitsu40 (A9) = IDC/FLK14-1 (10)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| -10 °C ... 70 °C (flexible installation) | |
| 赤 | Fujitsu40 (A3) = IDC/FLK14-1 (3) |
| 青 | Fujitsu40 (A7) = IDC/FLK14-1 (7) |
| グレー | Fujitsu40 (A9) = IDC/FLK14-1 (10) |
| ピッチ | 2.54 mm |
| 黒 | Fujitsu40 (A1) = IDC/FLK14-1 (1) |
| 茶色 | Fujitsu40 (A2) = IDC/FLK14-1 (2) |
| 緑 | Fujitsu40 (A6) = IDC/FLK14-1 (6) |
| オレンジ | Fujitsu40 (A4) = IDC/FLK14-1 (4) |
| バイオレット | Fujitsu40 (A8) = IDC/FLK14-1 (8) |
| 黄色 | Fujitsu40 (A5) = IDC/FLK14-1 (5) |
| 高度 | ≤ 2000 m |
| シールド | no |
| ケーブルタイプ | 10X0.14 [PVC] |
| 絶縁 | Functional insulation |
| ケーブル長 | 0.5 m |
| ハロゲンフリー | no |
| 製品タイプ | System cable |
| UL AWMスタイル | 2464/1061 |
| 導体タイプ | Round cable set |
| AWG信号線 | 26 |
| ケーブル抵抗 | ≤ 145 Ω/km (20 °C) |
| 難燃性 | IEC 60332-1-2 (raw cable) |
| 汚染度 | 2 |
| 接続方法 | IDC/FLK socket strip |
| 耐油性 | can withstand occasional splashes (raw cable) |
| 適切なI/Oカード | 6ES7321-1BP00-0AA0 |
| 導体材料 | Tin-plated Cu litz wires |
| 操作上の注意 | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| ポジション数 | 10 |
| 定格サージ電圧 | 0.6 kV |
| 保護の程度 | IP00 |
| 過電圧カテゴリー | II |
| 絶縁抵抗 | ≥ 20 MΩ*km (20 °C) |
| 接続数 | 4 |
| 規格・規制 | DIN EN 50178 |
| 外装シース、カラー | gray |
| 公称動作モード | 100% operating factor |
| 動作電圧（AC） | ≤ 25 V AC |
| 動作電圧（DC） | ≤ 60 V DC |
| 外装材 | Semi-rigid PVC |
| 導体断面積 | 10x 0.14 mm² |
| ケーブル外径 | 6.10 mm ±0.4 mm |
| 定格絶縁電圧 | 63 V |
| 電流（パスあたり、50°C） | ≤ 1 A |
| 電流（パスあたり、70°C） | ≤ 0.6 A |
| 挿入/離脱サイクル | > 50 |
| 絶縁体を含む線径 | 1 mm ±0.03 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (fixed installation) |
| 導体構造信号線 | 7x 0.16 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 5000 |
| 標準に準拠した接続 | IEC 60603-13 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 最小の曲げ半径、固定設置 | 52 mm |
| 保護等級（設置場所） | ≥ IP54 (Installation location) |
| 最小の曲げ半径、可動設置 | 98 mm |
製品説明
Ready-made round cable; Controller: Siemens S7-300 (6ES7 321-1BP00-0AA0, positive read mode); Connection 1: Fujitsu plug-in connector (1x 40-pole); Connection 2: IDC/FLK Connection Female (4x 14-pole)
