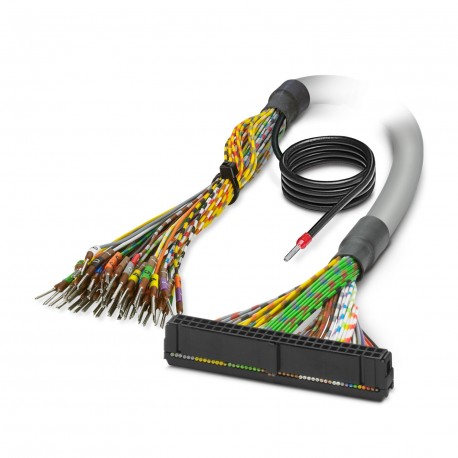

CABLE-FLK50/OE/0,14/ 500/S
CABLE-FLK50/OE/0,14/ 500/S 2909783 PHOENIX CONTACT Assembled shielded round cable connection 1: IDC/FLK sock..
$0.00米ドル
4731 在庫あり
主な仕様
GTIN:4055626380490
注文キー:2909783
（図面）:≥ IP54 (Installation location)
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626380490 |
| 注文キー | 2909783 |
| （図面） | ≥ IP54 (Installation location) |
| 梱包単位 | 1 |
| 注記（一般） | The wires are marked and fitted with ferrules. |
| ETIM 2.0（eCl@ss） | EC000237 |
| ETIM 3.0（eCl@ss） | EC000237 |
| ETIM 4.0（eCl@ss） | EC000237 |
| ETIM 5.0 (eCl@ss) | EC000237 |
| ETIM 6.0 (eCl@ss) | EC000237 |
| ETIM 7.0 (eCl@ss) | EC000237 |
| （接続データ2） | IEC 60332-3-22 |
| 関税番号 | 85444290 |
| （周囲条件） | Tinned copper-braided shield, approx. 85% covering |
| （対応コントローラー） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ピッチ（接続データ） | 2.54 mm |
| 接続名（一般） | Field level |
| 接続方法（一般） | Single wires |
| 最大高度（図面） | ≤ 2000 m |
| eCl@ss 5.0 (分類) | 27242200 |
| eCl@ss 5.1 (分類) | 27242200 |
| eCl@ss 6.0 (分類) | 27249200 |
| eCl@ss 7.0 (分類) | 27249205 |
| eCl@ss 8.0 (分類) | 27249205 |
| eCl@ss 9.0 (分類) | 27242220 |
| ポジション数（一般） | 48 |
| 断熱材（接続データ2） | Functional insulation |
| シールド（周囲条件） | yes |
| 保護等級（図面） | IP00 |
| 指定（接続データ2） | Air clearances and creepage distances |
| 中国RoHS（対応コントローラ） | Environmentally Friendly Use Period = 50 years |
| 接続名（接続データ） | Controller level |
| 曲げサイクル（周囲条件） | 5000 (at a radius of ≥ 18x outside diameter) |
| 接続方法（接続データ） | IDC/FLK socket strip |
| 難燃性（接続データ2） | UL VW-1 |
| ケーブルの長さ（周囲条件） | 5 m |
| 汚染度（接続データ2） | 2 |
| ケーブル抵抗（周囲条件） | ≤ 145 Ω/km (at 20 °C) |
| ポジション数（接続データ） | 50 |
| 耐油性（接続データ2） | against occasional splashes |
| 管理者（基準および規制） | universal |
| ケーブル、組み立て済み（周囲条件） | Insulation displacement, IEC 60352-4/DIN EN 60352-4 |
| ガソリン耐性（接続データ2） | against occasional splashes |
| 接続数（接続データ） | 1 |
| 定格サージ電圧（接続データ2） | 0.6 kV (1.2/50 μs) |
| 過電圧カテゴリー（接続データ2） | II |
| 規格・規制（接続データ2） | DIN EN 50178 |
| 周囲温度（動作）（図面） | -40 °C ... 70 °C (fixed installation) |
| 単線、材質（周囲条件） | Cu tin-plated |
| 外部シース、色（周囲条件） | gray RAL 7035 |
| 公称動作モード（周囲条件） | 100% operating factor |
| 外装シース材質（周囲条件） | Semi-rigid PVC |
| ケーブル外径（周囲条件） | 11 mm ±0,3 mm |
| 定格絶縁電圧（接続データ2） | 63 V |
| 挿入/離脱サイクル（接続データ） | > 50 |
| 単線断面（周囲条件） | 0.14 mm² |
| ケーブル絶縁抵抗（周囲条件） | ≥ 20 MΩ/km (20 °C) |
| 周囲温度（保管・輸送）（図面） | -40 °C ... 80 °C |
| 標準に準拠した接続（接続データ） | IEC 60603-13 |
| 絶縁体を含む線径（周囲条件） | 1 mm ±0.03 mm |
| 単線断面積[AWG]（周囲条件） | 26 |
| 単線、リッツ線の数（周囲条件） | 7 |
| 最大許容動作電圧（周囲条件） | 25 V AC |
| 経路あたりの最大電流容量（周囲条件） | 1 A |
| 最小曲げ半径、固定設置（周囲条件） | 113 mm |
| 最小曲げ半径、可動設置（周囲条件） | 203 mm |
製品説明
Round wire made shielded; Connection 1: IDC/FLK connection female (1x 50-pole); Connection 2: Individual conductors (48-poles) (Conductors are labeled and equipped with toe caps); Cable length: 5m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DiagramMaximum permissible current per path in uncoiled state
