CB E1 24DC/10A S-R P

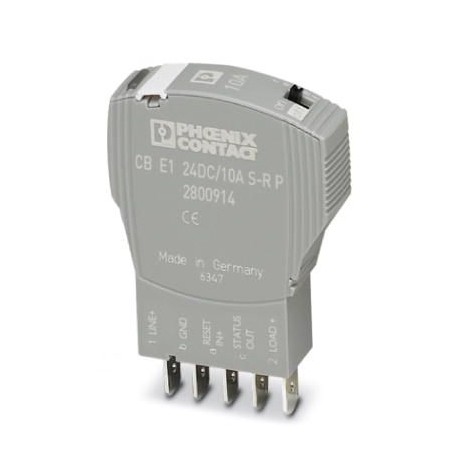

CB E1 24DC/10A S-R P 2800914 PHOENIX CONTACT Electronic device circuit breaker
$0.00米ドル
4394 在庫あり
主な仕様
GTIN:4046356691017
注文キー:2800914
（一般的な）:> 17 V (typ. ON)
カタログページ:Page 323 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356691017 |
| 注文キー | 2800914 |
| （一般的な） | > 17 V (typ. ON) |
| カタログページ | Page 323 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （電気データ） | EMV EN 61000-6-2 Noise immunity |
| ヒューズタイプ（一般） | electronic |
| 関税番号 | 85362010 |
| 電圧降下（一般） | 100 mV (at IN) |
| トリッピング法（一般） | E (electronic) |
| タイプ（周囲条件） | Male |
| 色（周囲条件） | gray |
| 湿度試験（寸法） | 96 h, 95 % RH, 40 °C |
| 深さ（主要な商業データ） | 52 mm |
| 動作電圧（一般） | 24 V DC |
| 消費電力（一般） | 1.46 W (Nominal operation) |
| 幅（主要商業データ） | 12.3 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 45 mm |
| 公称電流IN（一般） | 10 A |
| 絶縁強度（一般） | max. 30 V DC (Load circuit) |
| 定格サージ電圧（一般） | 0.5 kV |
| 必要なバックアップヒューズ（一般） | not required, integrated failsafe element |
| 温度ディレーティング（一般） | 9 A (at 50 °C) |
| 保護等級（寸法） | IP30 (Actuation area) |
| 取り付けタイプ（周囲条件） | on base element |
| 振動（動作）（寸法） | 3g (In accordance with IEC 60068-2-6, Test Fc) |
| アクティブ電流制限（一般） | typ. 1.25 x IN |
| 補助連絡先（一般） | Positive-switching signal output |
| 閉回路電流 I0 (一般) | typ. 8 mA (When switched on) |
| 入力電圧リセット入力（一般） | 7 V DC ... 30 V DC (Reset with falling edge) |
| シャットダウン時負荷回路（一般） | 100 ms (see time/current characteristic curve) |
| 1個あたりの重量（梱包を除く） | 36.300 g |
| 定格絶縁電圧Ui（一般） | 30 V (Load circuit) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 出力現在のステータス出力（一般） | max. 0.2 A (Short-circuit-proof) |
| 出力電圧ステータス出力（一般） | 24 V DC |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 1 |
| 消費電流リセット入力（一般） | typ. 2.6 mA (at 24 V DC) |
| 規格・仕様（電気データ） | UL 2367 UL recognized |
| 最大容量負荷回路（一般） | 20000 µF |
| 周囲温度（動作）（寸法） | -25 °C ... 50 °C |
| 低電圧シャットダウン負荷回路（一般） | < 14 V (typ. OFF) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 70 °C |
| UL 94（周囲条件）に準拠した難燃性評価 | V0 |
製品説明
Interruption. Protec. Electronic, 1-pole, active current limiter, status output and reset input, connector for base element.
