CB E1 24DC/2A SI-C P

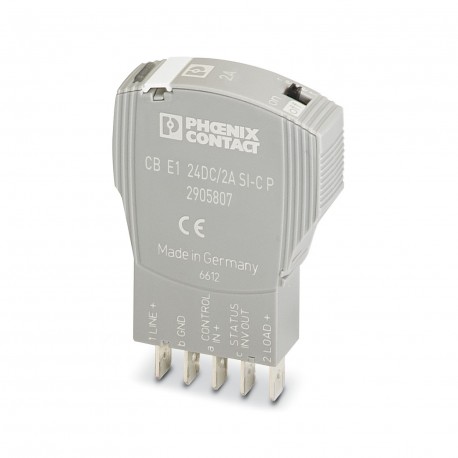

CB E1 24DC/2A SI-C P 2905807 PHOENIX CONTACT Electronic device circuit breaker, 1-pos., active current limit..
$0.00米ドル
3657 在庫あり
主な仕様
:18 V DC ... 30 V DC
ヒューズ:electronic
注記:Interference emission
タイプ:Male
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 18 V DC ... 30 V DC | |
| ヒューズ | electronic |
| 注記 | Interference emission |
| タイプ | Male |
| 深さ | 52 mm |
| 幅 | 12.3 mm |
| 身長 | 45 mm |
| 製品タイプ | Device circuit breakers |
| 電圧降下 | 100 mV (at IN) |
| 湿度テスト | 96 h, 95 % RH, 40 °C |
| 取り付けタイプ | on base element |
| シャットダウン時間 | 100 ms (see time/current characteristic curve) |
| 識別 | UL Listed UL 508 |
| 出力電流 | max. 0.2 A (Short-circuit-proof) |
| 出力電圧 | 24 V DC |
| 製品ファミリー | CB E |
| スイッチオン遅延 | typ. 2 ms |
| トリッピング法 | E (electronic) |
| 接続方法 | pluggable |
| フェイルセーフ要素 | 4 A DC |
| 動作電圧 | 24 V DC |
| 消費電力 | 0.46 W (Nominal operation) |
| 公称電流IN | 2 A |
| 汚染度 | 2 |
| 絶縁強度 | max. 30 V DC (Load circuit) |
| 寸法図 | |
| ポジション数 | 1 |
| 定格サージ電圧 | 0.5 kV |
| 保護の程度 | IP30 (Actuation area) |
| 最大容量負荷 | 20000 µF |
| 必要なバックアップヒューズ | not required, integrated failsafe element |
| 標準指定 | EMV |
| 温度ディレーティング | 2 A (at 50 °C) |
| 完全なモジュールの深さ | 77.3 mm |
| モジュール全体の幅 | 12.3 mm |
| 振動（操作） | 3g (according to IEC 60068-2-6, Test Fc) |
| モジュール全体の高さ | 90 mm |
| 接点接続タイプ | Positive-switching signal output |
| 低電圧スイッチオフ | < 14 V (typ. OFF) |
| 規格/仕様 | EN 61000-6-3 |
| アクティブ電流制限 | typ. 1.25 x IN |
| 閉回路電流 I0 | typ. 8 mA (When switched on) |
| 定格絶縁電圧Ui | 30 V (Load circuit) |
| 周囲温度（動作） | -25 °C ... 50 °C (non-condensing) |
| UL 94準拠の難燃性評価 | V-0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 単一配置での最大電流 | 2 A |
