CBMC EG4 24DC/1-8A NO

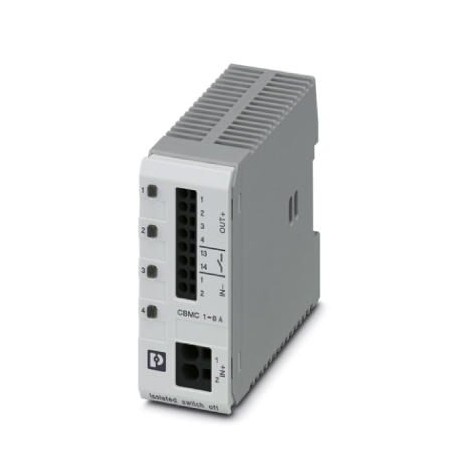

CBMC EG4 24DC/1-8A NO 1065730 PHOENIX CONTACT Multi-channel electronic circuit breaker with electrical isola..
$0.00米ドル
4796 在庫あり
主な仕様
GTIN:4055626729312
注文キー:1065730
（一般的な）:≤ 29.5 V DC (inactive)
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626729312 |
| 注文キー | 1065730 |
| （一般的な） | ≤ 29.5 V DC (inactive) |
| （図面） | |
| カタログページ | Page 375 (C-4-2019) |
| 梱包単位 | 1 |
| （寸法） | ≤ 4000 m up to 46 °C (amsl (above mean sea level)) |
| 深さ（図面） | 98 mm (incl. DIN rail 7.5 mm) |
| 幅（図面） | 36 mm |
| ETIM 5.0 (eCl@ss) | EC000899 |
| ETIM 6.0 (eCl@ss) | EC000899 |
| ETIM 7.0 (eCl@ss) | EC000899 |
| 高さ（図面） | 90 mm |
| （接続データ） | EN 50178 |
| ヒューズタイプ（一般） | electronic |
| 関税番号 | 85363030 |
| 効率（一般） | > 99 % |
| 高度（寸法） | ≤ 3000 m up to 52 °C (amsl (above mean sea level)) |
| 定格電圧（一般） | 24 V DC |
| トリッピング法（一般） | EG (electronic - galvanic disconnection) |
| タイプ（周囲条件） | DIN rail module, one-piece |
| 色（周囲条件） | light grey RAL 7035 |
| 湿度試験（寸法） | 96 h, 95 % RH, 40 °C |
| 定格電流IN（一般） | max. 32 A DC (IN+) |
| 接続名（シグナリング） | Main circuit OUT |
| フェイルセーフ要素（一般） | 15 A DC (per output channel) |
| 動作電圧（一般） | 18 V DC ... 30 V DC |
| 消費電力（一般） | typ. 2 W (No-load operation) |
| （リモート表示接点） | two flashes (Channel switched off, device total current limit 32 A exceeded) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ストリップ長（シグナリング） | 10 mm |
| eCl@ss 8.0 (分類) | 27141116 |
| eCl@ss 9.0 (分類) | 27141116 |
| 接続方法（シグナリング） | Push-in connection |
| 絶縁強度（一般） | max. 35 V DC (Load circuit) |
| フィードバック抵抗（一般） | max. 35 V DC |
| 定格サージ電圧（一般） | 0.5 kV |
| 申請図面（図面） | |
| 必要なバックアップヒューズ（一般） | not required, integrated failsafe element, supplied with standard switched-mode power supply |
| 温度ディレーティング（一般） | 25 A DC (at 60 °C) |
| 測定許容差I（一般） | ± 15 % |
| eCl@ss 10.0.1 (分類) | 27140401 |
| 接続名（電気データ） | Remote indication circuit |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| ストリップ長さ（電気データ） | 10 mm |
| 閉回路電流 I0 (一般) | typ. 80 mA |
| モジュール初期化時間（一般） | 1.6 s |
| シャットダウン時負荷回路（一般） | ≤ 10 ms (for short circuit > 2.0 x IN) |
| スイッチング機能（電気データ） | N/O contact |
| 保護等級（周囲条件） | III |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| DC動作電流（電気データ） | 100 mA DC |
| DC動作電圧（電気データ） | 0 V DC ... 30 V DC |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 導体断面積 AWG (信号用) | 24 ... 12 |
| ポジション数（周囲条件） | 1 |
| 導体断面実線（信号用） | 0.2 mm² ... 2.5 mm² |
| 規格・仕様（接続データ） | EN 61000-6-2 |
| チャンネルLEDオフ（リモート表示接点） | off (Channel switched off) |
| チャンネルLED赤（リモート表示接点） | lit (Channel switched off, relay error, overvoltage or undervoltage active) |
| 最大容量負荷回路（一般） | 45000 µF (Depending on the current setting and the short-circuit current available) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 低電圧シャットダウン負荷回路（一般） | ≤ 17.8 V DC (active) |
| チャンネルLED緑（リモート表示接点） | lit (Channel switched on) |
| 導体断面積 AWG (電気データ) | 24 ... 12 |
| サージ電圧遮断負荷回路（一般） | ≥ 30.5 V DC (active) |
| チャンネルLED黄色（リモート表示接点） | lit (Channel switched on, channel load > 80% ) |
| 導体断面積（電気データ） | 0.2 mm² ... 2.5 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 70 °C |
| チャンネルをオフにした後の待機時間（一般） | 5 s (at overload / short circuit) |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き（信号用） | 0.25 mm² ... 1.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし（信号用） | 0.25 mm² ... 2.5 mm² |
| 図最大許容電流と周囲温度の関係（図面） | |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気データ） | 0.25 mm² ... 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気データ） | 0.25 mm² ... 2.5 mm² |
製品説明
Multi-channel electronic equipment protection switch with galvanic separation to protect four consumers in 24 V DC in case of overload and short circuit. With electronic locking of the set rated curre
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Application drawing
