在庫あり 注目商品
CCV 2,5/ 2-GSF-5,08GNP26THRAUR

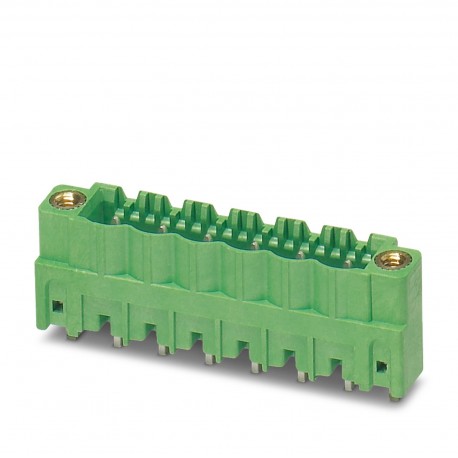

CCV 2,5/ 2-GSF-5,08GNP26THRAUR 1710018 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4997 在庫あり
主な仕様
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
ピッチ:5.08 mm
ESDレベル:(D) electrostatically conductive
幅 [w]:25.4 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ | 5.08 mm |
| ESDレベル | (D) electrostatically conductive |
| 幅 [w] | 25.4 mm |
| 高さ [h] | 14.6 mm |
| 長さ [l] | 8.57 mm |
| ピン配置 | Linear pinning |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | PCB headers |
| 穴径 | 1.6 mm |
| 取り付けタイプ | THR soldering / wave soldering |
| 仕様 | IEC 60664-1:2007-04 |
| 行数 | 1 |
| ピン寸法 | 1 x 1 mm |
| 製品ファミリー | CCV 2,5/..-GSF |
| [W] テープ幅 | 32 mm |
| カラー（ハウジング） | green (6021) |
| 記事の改訂 | 02 |
| 接触材料 | Cu alloy |
| 設置高さ | 12 mm |
| 締め付けトルク | 0.3 Nm |
| 包装の種類 | 32 mm wide tape |
| [A] コイル径 | 330 mm |
| 公称電流IN | 12 A |
| 公称電圧UN | 320 V |
| 操作上の注意 | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| 寸法図 | |
| 断熱材 | LCP |
| ポジション数 | 2 |
| 外装の種類 | Dry bag |
| 定格電圧（II/2） | 400 V |
| 定格電圧（III/2） | 320 V |
| 定格電圧（III/3） | 250 V |
| はんだピン長さ [P] | 2.6 mm |
| 表面特性 | partially gold-plated |
| 湿気感受性レベル | MSL 1 |
| 絶縁材料グループ | IIIa |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 175 |
| 定格サージ電圧（II/2） | 4 kV |
| 定格サージ電圧（III/2） | 4 kV |
| 定格サージ電圧（III/3） | 4 kV |
| リフローにおけるはんだサイクル | 3 |
| [W2] コイル全体寸法 | 38.4 mm |
| 分類温度Tc | 260 °C |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 400 V |
| 定格絶縁電圧（III/2） | 320 V |
| 定格絶縁電圧（III/3） | 250 V |
| 最小沿面距離（II/2） | 4 mm |
| 最小沿面距離 (III/2) | 3.2 mm |
| 最小沿面距離 (III/3) | 4 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 金属表面接触面積（最上層） | Gold (0.8 - 1.4 µm Au) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 175 |
| 金属表面のはんだ付け領域（最上層） | Tin (5 - 7 µm Sn) |
| 金属表面接触面積（中間層） | Nickel (2 - 4 µm Ni) |
| 金属表面はんだ付け部（中間層） | Nickel (2 - 4 µm Ni) |
| 最小クリアランス値 - 非均質磁場（II/2） | 3 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 3 mm |
| 最小クリアランス値 - 非均質場（III/3） | 3 mm |
製品説明
Printed circuit board base housing, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Gold, contact type: Male, number of rows: 1, number
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
