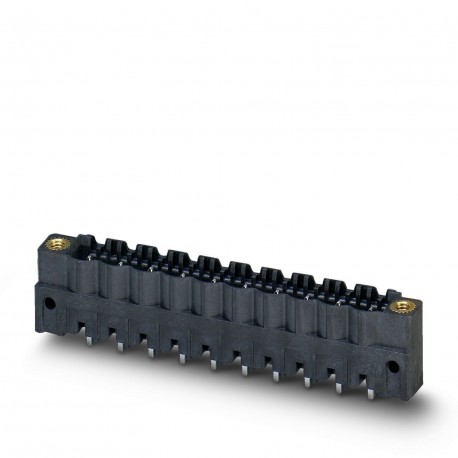

CCV 2,5/ 6-GF-5,08 GYP26THRR56

CCV 2,5/ 6-GF-5,08 GYP26THRR56 1845438 PHOENIX CONTACT Housing base printed circuit board, nominal current: ..

$0.00米ドル
3043 在庫あり
主な仕様
ステップ:5.08 mm
結果:Approved Test
プロセス:Reflow/Wave Soldering
振幅:0.35 mm (10 Hz ... 60.1 Hz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート

技術仕様

パラメータ価値
ステップ5.08 mm
結果Approved Test
プロセスReflow/Wave Soldering
振幅0.35 mm (10 Hz ... 60.1 Hz)
ESDレベル(D) Electrostatically conductive
幅 [w]40.59 mm
頻度10 - 150 - 10 Hz
高さ [h]14.6 mm
長さ [l]8.57 mm
ピンのデザインLinear Pin Arrangement
ショックタイプSemi-sinusoidal
観察WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201
プラグサイクル25
スイープ速度1 octave/min
加速度5g (60.1 Hz ... 150 Hz)
工事Suitable component for Through Hole Reflow
製品ラインCOMBICON Connectors M
製品タイプPrinted circuit board base housing
穴径1.6 mm
記事レビュー01
ベルト幅 [W]56 mm
行数1
全高12 mm
製品ファミリーCCV 2.5/.. -GF
熱応力105 °C/168 h
クランプフランジOverhead clamping (thread)
カラー(ハウジング)Grey (7042)
極数6
テストの指示X, Y, and Z axes
接触材料Cu Alloy
寸法図
サイクル数25
取り付けタイプTHR welding/wave welding
コイル径 [A]330 mm
腐食疲労0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle
寺院の寸法1 x 1 mm
締め付けトルク0.3 Nm
包装の種類56 mm wide strap
接触抵抗1 mΩ
公称電流IN12 A
公称電圧UN320 V
外装梱包タイプDry bag
テスト仕様DIN EN 60512-1-1:2003-01
耐えられるAC電圧2.21 kV
断熱材LCP
溶接ピン長さ [P]2.6 mm
潜在的な数6
接触抵抗R11 mΩ
接触抵抗R21 mΩ
墜落の持続時間18 ms
接続数6
プラグイン力約8 N
公称電圧(II/2)400 V
テストされた極の数12
サイジング電圧(III/3)250 V
軸ごとのテスト期間2.5 h
表面特性Galvanically tinned
湿気感受性レベルMSL 1
溶接プロセスに関するデータProcessing in reflow soldering processes in accordance with IEC 60068-2-58 or DIN EN 61760-1 (current version, respectively)Moisture Sensitive Level (MSL) = 1 according to IPC/JEDEC J-STD-020-C
絶縁材料グループIIIa
溶接サイクル。還流による3
IEC 60112に準拠したCTI175
寸法電圧(III/2)320 V
周囲温度(サービス)-40 °C ... 105 °C (depending on the rating curve)
分類温度Tc260 °C
周囲温度(取り付け)-5 °C ... 100 °C
外部コイル測定 [W2]62.4 mm
公称過渡電圧(II/2)4 kV
絶縁電圧(II/2)の選定400 V
公称過渡電圧(III/2)4 kV
公称過渡電圧(III/3)4 kV
絶縁電圧(III/2)の選定320 V
絶縁電圧(III/3)の選定250 V
最小沿面距離線値(II/2)4 mm
海面での耐えられる衝撃電圧4.8 kV
金属表面溶接部(上層)Tin (3 - 5 μm Sn)
最小沿面距離線値(III/2)3.2 mm
最小沿面距離線値(III/3)4 mm
電位あたりのはんだピンの数1
手術に関する観察According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load.
使用されるコンタクトホルダー要件 >20 NApproved Test
隣接極間の絶縁抵抗> 5 MΩ
過渡電圧(II/2)の寸法決定4 kV
UL 94準拠の難燃性クラスV0
ポール抜き差し時の電力約6 N
過渡電圧の測定(II​​I/2)4 kV
過渡電圧の測定(II​​I/3)4 kV
金属表面接触面積(最上層)Tin (3 - 5 μm Sn)
周囲温度(保管/輸送)-40 °C ... 70 °C
金属表面接触面積(中間層)Nickel (1.3 - 3 μm Ni)
金属表面溶接部(中間層)Nickel (1.3 - 3 μm Ni)
空気の相対湿度(保管/輸送)30 % ... 70 %
漏れ電流に対する耐性(DIN EN 60112(VDE 0303-11))CTI 175
空気絶縁距離の最小値 - 不均一電界(II/2)3 mm
空気絶縁距離の最小値 - 不均一電界(III/2)3 mm
空気絶縁距離の最小値 - 不均質電界(III/3)3 mm

製品説明

Printed circuit board base housing, nominal section: 2.5 mm², color: gray, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Male, number of potentials: 6, num
