CCVA 2,5/ 4-G-5,08 P14CR2THR

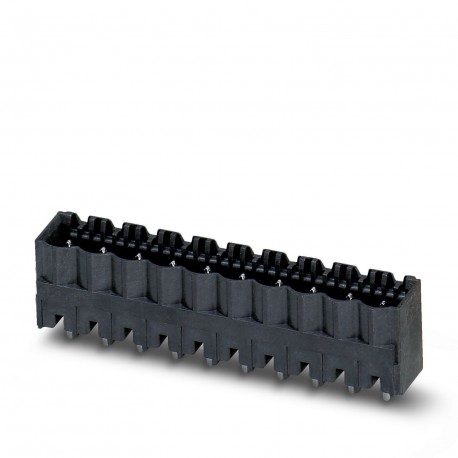

CCVA 2,5/ 4-G-5,08 P14CR2THR 1091245 PHOENIX CONTACT Housing base printed circuit board, number of poles: 4,..
$0.00米ドル
3147 在庫あり
主な仕様
ステップ:5.08 mm
結果:Approved Test
プロセス:Reflow/Wave Soldering
振幅:0.35 mm (10 Hz ... 60.1 Hz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ステップ | 5.08 mm |
| 結果 | Approved Test |
| プロセス | Reflow/Wave Soldering |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 幅 [w] | 23.12 mm |
| 頻度 | 10 - 150 - 10 Hz |
| 高さ [h] | 13.4 mm |
| 長さ [l] | 8.6 mm |
| ピンのデザイン | Linear Pin Arrangement |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| プラグサイクル | 25 |
| スイープ速度 | 1 octave/min |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | Printed circuit board base housing |
| 穴径 | 1.6 mm |
| 記事レビュー | 02 |
| 行数 | 1 |
| 全高 | 12 mm |
| 製品ファミリー | CCVA 2.5/.. -G |
| 熱応力 | 100 °C/168 h |
| カラー（ハウジング） | Black (9005) |
| 極数 | 4 |
| テストの指示 | X, Y, and Z axes |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| サイクル数 | 25 |
| 取り付けタイプ | THR welding/wave welding |
| 腐食疲労 | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| 寺院の寸法 | 1 x 1 mm |
| 包装の種類 | Boxed Packaging |
| 接触抵抗 | 1.3 mΩ |
| 公称電流IN | 12 A |
| 公称電圧UN | 320 V |
| テスト仕様 | DIN EN 60512-1-1:2003-01 |
| 耐えられるAC電圧 | 2.21 kV |
| 断熱材 | LCP |
| 溶接ピン長さ [P] | 1.4 mm |
| 接触抵抗R1 | 1.3 mΩ |
| 接触抵抗R2 | 1.4 mΩ |
| プラグイン力約 | 8 N |
| 公称電圧（II/2） | 400 V |
| テストされた極の数 | 24 |
| サイジング電圧（III/3） | 250 V |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | Galvanically tinned |
| 湿気感受性レベル | MSL 1 |
| 溶接プロセスに関するデータ | Processing in reflow soldering processes in accordance with IEC 60068-2-58 or DIN EN 61760-1 (current version, respectively)Moisture Sensitive Level (MSL) = 1 according to IPC/JEDEC J-STD-020-C |
| 絶縁材料グループ | IIIa |
| 溶接サイクル。還流による | 3 |
| IEC 60112に準拠したCTI | 175 |
| 寸法電圧（III/2） | 320 V |
| 周囲温度（サービス） | -40 °C ... 100 °C (depending on the rating curve) |
| 分類温度Tc | 260 °C |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 公称過渡電圧（II/2） | 4 kV |
| 絶縁電圧（II/2）の選定 | 400 V |
| 公称過渡電圧（III/2） | 4 kV |
| 公称過渡電圧（III/3） | 4 kV |
| 絶縁電圧（III/2）の選定 | 320 V |
| 絶縁電圧（III/3）の選定 | 250 V |
| 最小沿面距離線値（II/2） | 4 mm |
| 海面での耐えられる衝撃電圧 | 4.8 kV |
| 金属表面溶接部（上層） | Tin (3 - 5 μm Sn) |
| 最小沿面距離線値（III/2） | 3.2 mm |
| 最小沿面距離線値（III/3） | 4 mm |
| 電位あたりのはんだピンの数 | 1 |
| 手術に関する観察 | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load. |
| 使用されるコンタクトホルダー要件 >20 N | Approved Test |
| 隣接極間の絶縁抵抗 | > 5 MΩ |
| 過渡電圧（II/2）の寸法決定 | 4 kV |
| UL 94準拠の難燃性クラス | V0 |
| ポール抜き差し時の電力約 | 6 N |
| 過渡電圧の測定（III/2） | 4 kV |
| 過渡電圧の測定（III/3） | 4 kV |
| 金属表面接触面積（最上層） | Tin (3 - 5 μm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 金属表面接触面積（中間層） | Nickel (1.3 - 3 μm Ni) |
| 金属表面溶接部（中間層） | Nickel (1.3 - 3 μm Ni) |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 175 |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 3 mm |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 3 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 3 mm |
製品説明
Printed circuit board base case, nominal section: 2.5 mm², color: black, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Male, number of rows: 1, number of p
