CT 10-2/2-GS/3E-110AC

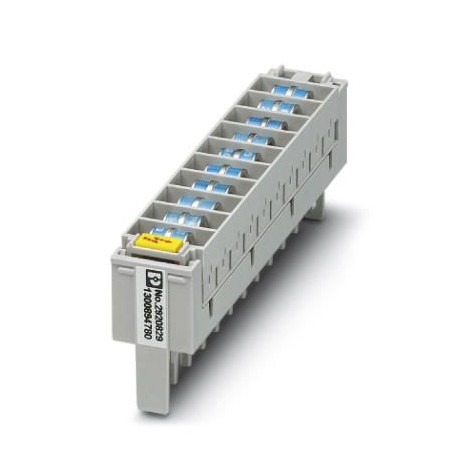

CT 10-2/2-GS/3E-110AC 2920829 PHOENIX CONTACT Magazine
$0.00米ドル
3162 在庫あり
主な仕様
GTIN:4046356181822
注記:Made to Order (non-returnable)
注文キー:2920829
（一般的な）:D1 - 2.5 kA
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356181822 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2920829 |
| （一般的な） | D1 - 2.5 kA |
| カタログページ | Page 168 (C-4-2017) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85363010 |
| （周囲条件） | IEC 60664-1 |
| 高度（寸法） | ≤ 2000 mm (amsl (above mean sea level)) |
| 定格電流（一般） | 1.5 A AC (per path) |
| タイプ（周囲条件） | LSA-PLUS module |
| 色（周囲条件） | gray |
| 深さ（主要な商業データ） | 41.35 mm |
| 幅（主要商業データ） | 113.3 mm |
| 高さ（主要商業データ） | 22.5 mm |
| 公称電圧 UN（一般） | 110 V AC |
| 残留電流IPE（一般） | ≤ 20 µA |
| 直列抵抗（一般） | ≤ 10 mΩ |
| 容量（線-アース間）（一般） | typ. 5 pF |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C2 |
| 取り付けタイプ（周囲条件） | On CT-TERMIBLOCK and LSA-PLUS disconnect strip |
| 接続方法（接続データ） | Spring contact |
| （接続、等電位結合） | EN 61643-21 2001 + A1:2009 + A2:2013 |
| 1個あたりの重量（梱包を除く） | 75.000 g |
| ハウジング材質（周囲条件） | PBT |
| 接続方法（保護回路） | can be plugged into COMTRAB-TERMIBLOCK and LSA-PLUS disconnect and switching strips |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 最大連続電圧UC（一般） | 60 V DC |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| ポジション数（周囲条件） | 20 |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | COMTRAB plug-in system |
| インパルス耐久性（線-アース間）（一般） | C2 - 10 kV/5 kA |
| 接続方法 OUT（保護回路） | COMTRAB plug-in system |
| 接続技術（保護回路） | LSA-PLUS |
| 周囲温度（動作）（寸法） | -25 °C ... 75 °C |
| 動作有効電流 ICat UC (一般) | ≤ 1 µA (per path) |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 交流電流容量（線-アース間）（一般） | 10 A - 1 s |
| 規格・仕様（接続、等電位接続） | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 5 kA |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 100 A |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) (一般) | 2.5 kA |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 500 V |
| 空間距離および沿面距離の規格（周囲条件） | VDE 0110-1 |
製品説明
LSA-PLUS coarse protection magazine for 10 two-wire circuits, equipped with 10 three-electrode gas arresters.
