CT 10-9VA-230AC

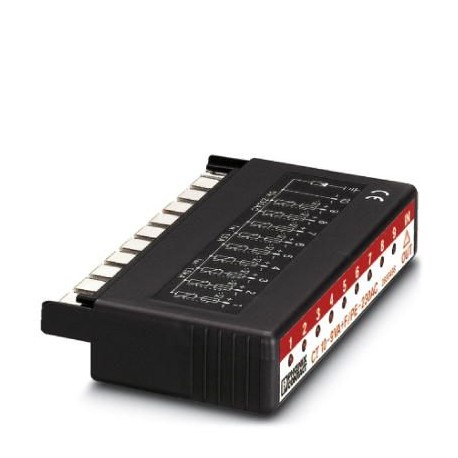

CT 10-9VA-230AC 2830498 PHOENIX CONTACT Surge protection plug
$0.00米ドル
4586 在庫あり
主な仕様
GTIN:4017918106553
注記:Made to Order (non-returnable)
注文キー:2830498
（一般的な）:200 mA DC (F)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918106553 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2830498 |
| （一般的な） | 200 mA DC (F) |
| カタログページ | Page 105 (C-6-2013) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-21 2001 + A1:2009 + A2:2013 |
| 関税番号 | 85363010 |
| （周囲条件） | IEC 60664 |
| 高度（寸法） | ≤ 2000 mm (amsl (above mean sea level)) |
| 定格電流（一般） | 1.5 A AC (per path) |
| 周波数範囲（一般） | 50 Hz ... 60 Hz |
| タイプ（周囲条件） | LSA-PLUS module |
| 色（周囲条件） | jet black RAL 9005 |
| 深さ（主要な商業データ） | 68.5 mm |
| 幅（主要商業データ） | 111 mm |
| 固定ケーブル長（一般） | 10 m |
| 高さ（主要商業データ） | 22 mm |
| 公称電圧 UN（一般） | 250 V DC |
| 残留電流IPE（一般） | ≤ 1 µA |
| 容量（線-アース間）（一般） | typ. 2 pF (10-PE) |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| 取り付けタイプ（周囲条件） | On CT-TERMIBLOCK and LSA-PLUS disconnect strip |
| 最大必要バックアップヒューズ（一般） | 1.5 A AC (gL) |
| 1個あたりの重量（梱包を除く） | 112.400 g |
| ハウジング材質（周囲条件） | PBT |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 25 ns |
| 容量（ライン-信号グランド）（一般） | typ. 320 pF |
| 接続方法（保護回路） | can be plugged into COMTRAB-TERMIBLOCK and LSA-PLUS disconnect and switching strips |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 最大連続電圧UC（一般） | 275 V DC |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | COMTRAB plug-in system |
| インパルス耐久性（線-アース間）（一般） | C2 - 3 kV/1.5 kA |
| 接続方法 OUT（保護回路） | COMTRAB plug-in system |
| 規格・仕様（接続データ） | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 入力（ライン-アース間）の残留電圧（一般） | ≤ 1.4 kV |
| 動作有効電流 ICat UC (一般) | ≤ 1.5 mA AC (per path) |
| 応答時間 tA (ライン-信号グランド) (一般) | ≤ 25 ns |
| インパルス耐性（ライン-信号グランド間）（一般） | C2 - 3 kV/1.5 kA |
| インパルス耐性（信号グランド-アース）（一般） | C2 - 10 kV/5 kA |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 1.4 kV (10-PE) |
| 総放電電流 Itotal(8/20) µs (一般) | 5 kA |
| 入力（ライン-信号グランド）の残留電圧（一般） | ≤ 1.1 kV |
| 電圧保護レベルアップ（ライン-信号グランド間）（一般） | ≤ 1.1 kV |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 1.5 kA |
| 空間距離および沿面距離の規格（周囲条件） | VDE 0110-1 |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間）（一般） | 5 kA (10-PE) |
| 公称放電電流 In(8/20) µs (コア-信号グランド) (一般) | 1.5 kA |
| 公称放電電流 In(8/20) µs (信号グランド-アース間) (一般) | 5 kA |
| 最大放電電流 Imax(8/20) µs 最大 (ライン-信号グランド間) (一般) | 3 kA |
| アレスターはCHECKMASTERのソフトウェアバージョンからテストできます: (周囲条件) | From SW rev. 1.00 |
