CTM 1X2-24DC

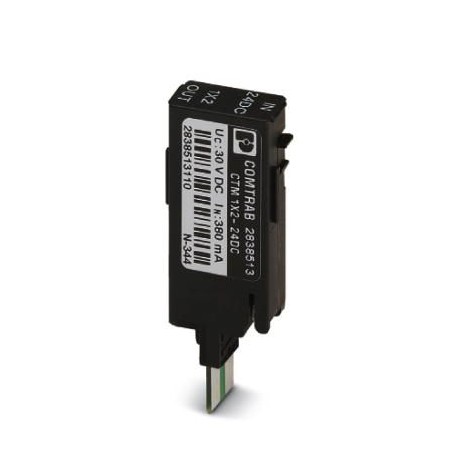

CTM 1X2- 24DC 2838513 PHOENIX CONTACT Surge protection plug
$0.00米ドル
4568 在庫あり
主な仕様
GTIN:4017918819545
注文キー:2838513
（一般的な）:D1 - 1 kA
カタログページ:Page 102 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918819545 |
| 注文キー | 2838513 |
| （一般的な） | D1 - 1 kA |
| カタログページ | Page 102 (C-4-2017) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85363010 |
| （周囲条件） | IEC 60664-1 |
| 定格電流（一般） | 380 mA AC (25 °C) |
| タイプ（周囲条件） | LSA-PLUS module |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 53.5 mm |
| 幅（主要商業データ） | 9.5 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 21 mm |
| 公称電圧 UN（一般） | 24 V DC |
| 容量（ライン間）（一般） | 1.2 nF (f=1 MHz / VR= 0 V) |
| 残留電流IPE（一般） | ≤ 2 µA |
| 直列抵抗（一般） | 3.3 Ω 10 % |
| VDE要件クラス（一般） | B2 |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | B2 |
| 取り付けタイプ（周囲条件） | On CT-TERMIBLOCK and LSA-PLUS disconnect strip |
| 接続方法（接続データ） | Spring contact |
| 入力減衰aE、対称（一般） | 0.3 dB (≤ 600 kHz) |
| 1個あたりの重量（梱包を除く） | 10.000 g |
| ハウジング材質（周囲条件） | PA |
| 入力減衰aE、非対称（一般） | |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（保護回路） | can be plugged into COMTRAB-TERMIBLOCK and LSA-PLUS disconnect and switching strips |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 最大連続電圧UC（一般） | ± 30 V DC |
| 汚染度（周囲条件） | 2 |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| インパルス耐久性（ライン-ライン）（一般） | C2 - 4 kV / 2 kA |
| ポジション数（周囲条件） | 2 |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | COMTRAB plug-in system |
| インパルス耐久性（線-アース間）（一般） | C2 - 4 kV/2 kA |
| 過電圧カテゴリー（周囲条件） | II |
| 接続方法 OUT（保護回路） | COMTRAB plug-in system |
| 接続技術（保護回路） | LSA-PLUS |
| 線間残留電圧（一般） | ≤ 45 V |
| 周囲温度（動作）（寸法） | -25 °C ... 75 °C |
| 入力（ライン-アース間）の残留電圧（一般） | ≤ 60 V |
| 動作有効電流 ICat UC (一般) | ≤ 5 µA |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 70 V (C2 - 10 kV / 5 kA) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 700 V (C2 - 10 kV / 5 kA) |
| 総放電電流 Itotal(8/20) µs (一般) | 10 kA |
| 総放電電流 Itotal(10/350) µs (一般) | 2.5 kA |
| 電圧保護レベル 垂直（線間）（一般） | ≤ 45 V (C2 - 10 kV / 5 kA) |
| 電圧保護レベル 静的（ラインアース間）（一般） | ≤ 60 V (C2 - 10 kV / 5 kA) |
| 規格・規制（接続、等電位接続） | IEC 61643-21 |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 交流電流容量（線-アース間）（一般） | 5 A - 1 s |
| 公称放電電流 In(8/20) µs (線間) (一般) | 5 kA |
| 規格・仕様（接続、等電位接続） | IEC 61643-21 2000 |
| カットオフ周波数 fg (3 dB)、100 オームシステムにおける対称 (一般) | 2.7 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 5 kA |
| 公称パルス電流 Ian (10/1000) µs (線間) (一般) | 100 A |
| 残留電圧（Ian、10/1000）µs（線間）（一般） | ≤ 25 V |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 100 A |
| 残留電圧（Ian（10/1000）µs）（ライン-アース間）（一般） | ≤ 12 V |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) (一般) | 1 kA |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限（一般） | ≤ 70 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 700 V |
| 1 kV/µs（ライン間）静的出力電圧制限（一般） | ≤ 70 V |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 700 V |
| 空間距離および沿面距離の規格（周囲条件） | DIN VDE 0110-1 |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間）（一般） | 10 kA (in total) |
| アレスターはCHECKMASTERのソフトウェアバージョンからテストできます: (周囲条件) | From SW rev. 1.10 |
製品説明
LSA-PLUS (COMTRAB CTM) plug-in protection with 2-wire circuit protection for signal circuits without ground potential. Rated voltage: 24 V DC
