D/061316-201

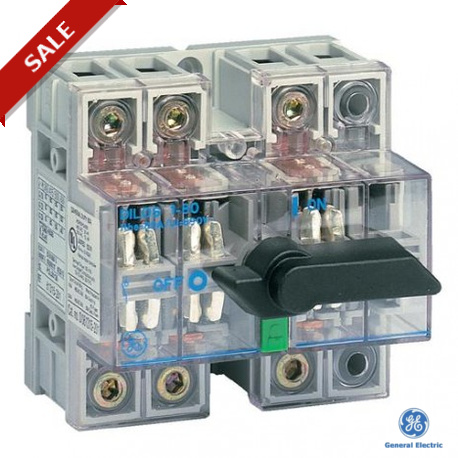

730067 GENERAL ELECTRIC Switch-disconnector Dilos 1 100A 3P
$0.00米ドル
3284 在庫あり
主な仕様
シリーズ:Switch-disconnectors - DILOS
取り付け:DIN-rail
承認:KEMA
標準:BSNBNEN60947-3;CEI17-11(Fasc.1039);DINVDE0660Teil1;IEC60947-1;IEC60947-3;K63B;NBNEN60947-3;NFC63130
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| シリーズ | Switch-disconnectors - DILOS |
| 取り付け | DIN-rail |
| 承認 | KEMA |
| 標準 | BSNBNEN60947-3;CEI17-11(Fasc.1039);DINVDE0660Teil1;IEC60947-1;IEC60947-3;K63B;NBNEN60947-3;NFC63130 |
| 110V（DC23A 2P） | 100 A |
| 250V（DC23A 4P） | 100 A |
| 極数 | 3P |
| 500V（AC21A/AC21B） | 100 A |
| 500V（AC22A/AC22B） | 100 A |
| 500V（AC23A/AC23B） | 50 A |
| 690V（AC21A/AC21B） | 100 A |
| 690V（AC22A/AC22B） | 63 A |
| 690V（AC23A/AC23B） | 40 A |
| ディロス/フーロスの種類 | DILOS 1 |
| 断路器の種類 | Switch-disconnector |
| ETIM 5.0（寸法） | EC000216 |
| ETIM 6.0（寸法） | EC000216 |
| 400/415V（AC21A/AC21B） | 100 A |
| 400/415V（AC22A/AC22B） | 100 A |
| 400/415V（AC23A/AC23B） | 80 A |
| 重量（仕様） | 0.54 kg |
| 接触位置表示 | Visible contact position indication |
| 定格絶縁電圧Ui（V） | 690 V |
| 端子の最大トルク（Nm） | 12 Nm |
| 定格動作電圧 Ue (V) | 690 V |
| 400Vでの定格容量電力（kVAR） | 50 kVAr |
| 端子容量（Cu）最小/最大（mm²） | 6 mm²/50 mm² |
| 従来の密閉型熱流lthe | 100 A |
| 最大定格動作電力 500V (AC23 (kW)) | 35 kW |
| 最大定格動作電力 690V (AC23 (kW)) | 36 kW |
| 定格インパルス耐電圧（2000 m）Uimp | 8 kV |
| 従来の密閉熱流Ithe = Ith | 100 A |
| 最大定格動作電力 400/415V (AC23 (kW)) | 44 kW/46 kW |
| 定格短時間耐電流 Icw (kA rms) 1 s | 3 kA |
| 耐久性（動作サイクル数）電気的 | 1500 |
| 耐久性（動作回数）機構（分） | 20000 |
| 定格Cond S/C電流バックアップ保護kA rms @ 400V | 50 kA |
| 定格Cond S/C電流バックアップ保護kA rms @ 415V | 50 kA |
| 定格Cond S/C電流バックアップ保護kA rms @ 500V | 50 kA |
| 定格Cond S/C電流バックアップ保護kA rms @ 690V | 33 kA |
| 定格短絡電流容量 Icm (kA ピーク) Ue = 400V | 10 kA |
| 定格短絡電流容量 Icm (kA ピーク) Ue = 415V | 10 kA |
| 定格短絡電流容量 Icm (kA ピーク) Ue = 500V | 6.7 kA |
| 定格短絡電流容量 Icm (kA ピーク) Ue = 690V | 6.7 kA |
| 定格短時間耐電流 Icw (kA rms) 0.25 s | 6 kA |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dilos 1 - 40A up to 125APerformance
