D-LAN-19"-4

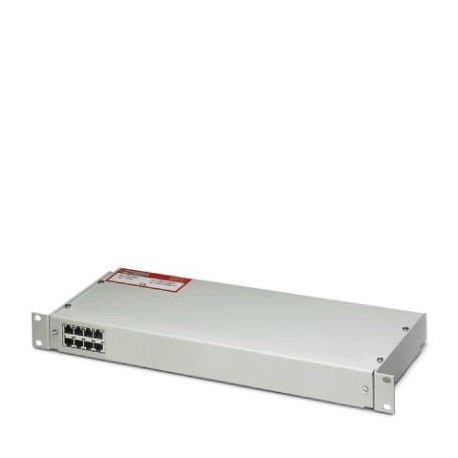

D-LAN-19"-4 2880176 PHOENIX CONTACT Surge protection device
$0.00米ドル
4730 在庫あり
主な仕様
GTIN:4017918962821
注記:Made to Order (non-returnable)
注文キー:2880176
（一般的な）:≤ 180 V (C1 - 500 V / 250 A (J2 OFF))
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918962821 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2880176 |
| （一般的な） | ≤ 180 V (C1 - 500 V / 250 A (J2 OFF)) |
| カタログページ | Page 143 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | DIN EN 50173-1 |
| 関税番号 | 85363010 |
| （周囲条件） | IEC 60664-1 |
| 定格電流（一般） | 1.5 A (25 °C) |
| タイプ（周囲条件） | 19" rack patch module |
| 色（周囲条件） | beige |
| 深さ（主要な商業データ） | 160 mm |
| 幅（主要商業データ） | 483 mm |
| 高さ（主要商業データ） | 44 mm |
| 容量（ライン間）（一般） | typ. 20 pF |
| 残留電流IPE（一般） | ≤ 1 mA (jumper 2 unplugged) |
| 容量（線-アース間）（一般） | typ. 1 pF |
| 保護等級（寸法） | IP20 |
| 高さ単位（主要商業データ） | 1 U |
| IEC試験分類（一般） | C1 |
| 取り付けタイプ（周囲条件） | 19" rack |
| 入力減衰aE、対称（一般） | typ. 1 dB (≤ 100 MHz) |
| 1個あたりの重量（梱包を除く） | 3,110.780 g |
| ハウジング材質（周囲条件） | Sheet steel |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| 接続方法（保護回路） | RJ45 |
| 応答時間 tA(ライン-アース) (一般) | ≤ 1 ns |
| 最大連続電圧UC（一般） | 6 V DC (Core - core) |
| 規格・規制（接続データ） | IEC 61643-21 |
| 汚染度（周囲条件） | 2 |
| 作用方向（周囲条件） | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| 近端クロストーク減衰（一般） | typ. 36 dB (100 Ω system / 100 MHz) |
| ポジション数（周囲条件） | 4 |
| 応答時間 tA (ラインシールド) (一般) | ≤ 100 ns |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | RJ45 socket |
| 過電圧カテゴリー（周囲条件） | II |
| 接続方法 OUT（保護回路） | RJ45 socket |
| 接続技術（保護回路） | Network interfaces (e.g. Ethernet, Token Ring and CDDI/FDDI) |
| 規格・仕様（接続データ） | IEC 61643-21 2000 |
| 線間残留電圧（一般） | ≤ 65 V |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| 入力（ライン-アース間）の残留電圧（一般） | ≤ 45 V (J2 ON) |
| 動作有効電流 ICat UC (一般) | ≤ 1 mA |
| In(シールド-アース)の残留電圧(一般) | ≤ 700 V |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 50 V (C1 - 500 V / 250 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 40 V (C1 - 500 V / 250 A (J2 ON)) |
| 総放電電流 Itotal(8/20) µs (一般) | 10 kA |
| 最大連続電圧UC(線-アース間)(一般) | 68 V DC (optional: +/- 6 V DC) |
| 電圧保護レベルアップ（シールド-グランド）（一般） | ≤ 800 V (with insulated housing) |
| 公称放電電流 In(8/20) µs (線間) (一般) | 350 A |
| カットオフ周波数 fg (3 dB)、100 オームシステムにおける対称 (一般) | > 100 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 350 A |
| 公称パルス電流 Ian (10/1000) µs (線間) (一般) | 100 A |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 100 A |
| 公称放電電流 In(8/20) µs (シールド-アース間) (一般) | 2.5 kA (with insulated housing) |
| 1 kV/µs（ライン間）静的出力電圧制限（一般） | ≤ 20 V |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 30 V (J2 plugged) |
| 空間距離および沿面距離の規格（周囲条件） | DIN VDE 0110-1 |
| 1 kV/µs（シールド-アース）静的出力電圧制限（一般） | ≤ 700 V (with insulated shield) |
製品説明
19" rack with 4 surge-protected ports for data interfaces in Ethernet networks (1000Base-T), Token ring, FDDI/CDDI according to Class D/EN 50173 (CAT5e), connection to the protection module: RJ45 fema
