D-LAN-A/RJ45-BS

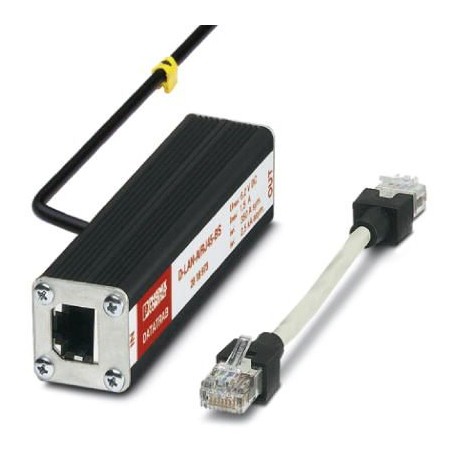

D-LAN-A/RJ45-BS 2818973 PHOENIX CONTACT Surge protection device
$0.00米ドル
3330 在庫あり
主な仕様
GTIN:4017918172275
注文キー:2818973
（一般的な）:≤ 150 V (B2 - 4 kV / 100 A)
カタログページ:Page 89 (TT-2002)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918172275 |
| 注文キー | 2818973 |
| （一般的な） | ≤ 150 V (B2 - 4 kV / 100 A) |
| カタログページ | Page 89 (TT-2002) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 50173 |
| 関税番号 | 85363010 |
| （周囲条件） | IEC 60664-1 |
| タイプ（周囲条件） | Attachment plug |
| 色（周囲条件） | black |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 公称電流IN（一般） | 1.5 A (25 °C) |
| 容量（ライン間）（一般） | 20 pF (1 MHz) |
| 残留電流IPE（一般） | ≤ 1 µA |
| 容量（線-アース間）（一般） | 1 pF (1 MHz) |
| VDE要件クラス（一般） | C1 |
| IEC試験分類（一般） | C1 |
| 1個あたりの重量（梱包を除く） | 148.400 g |
| 入力減衰aE、非対称（一般） | 1 dB (up to 100 MHz, 100 Ω system) |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 500 ns |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | RJ45 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 最大連続電圧UC（一般） | ± 11 V DC |
| 規格・規制（接続データ） | IEC 61643-21 |
| 汚染度（周囲条件） | 2 |
| 作用方向（周囲条件） | Line-Line & Line-Shield & Shield-Earth Ground |
| 近端クロストーク減衰（一般） | 35 dB (pair 3-6 against pair 4-5 in 100 Ω system / 100 MHz) |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | RJ45 socket |
| 過電圧カテゴリー（周囲条件） | II |
| 接続方法 OUT（保護回路） | RJ45 socket |
| 接続技術（保護回路） | Network interfaces (e.g. Ethernet, Token Ring and CDDI/FDDI) |
| 保護の程度（主要な商業データ） | IP20 |
| 線間残留電圧（一般） | ≤ 37 V |
| 入力（ライン-アース間）の残留電圧（一般） | ≤ 70 V |
| 動作有効電流 ICat UC (一般) | ≤ 1 mA |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 30 V (C1 - 500 V / 250 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 400 V (C1 - 500 V / 250 A) |
| 電圧保護レベルアップ（シールド-グランド）（一般） | ≤ 600 V (C2 - 4 kV / 2 kA) |
| 周囲温度（動作）（主要商業データ） | -40 °C ... 80 °C |
| 公称放電電流 In(8/20) µs (線間) (一般) | 350 A |
| 公称パルス電流 Ian (10/700) µs (線間) (一般) | 160 A |
| 出力電圧制限（10/700）µs（ライン間）（一般） | ≤ 12 V |
| カットオフ周波数 fg (3 dB)、100 オームシステムにおける対称 (一般) | > 100 MHz |
| カットオフ周波数 fg (3 dB)、150 オームシステムにおける対称 (一般) | > 100 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 2.5 kA |
| 公称パルス電流 Ian (10/700) µs (ライン-アース間) (一般) | 160 A |
| 出力電圧制限（10/700）µs（ライン-アース間）（一般） | ≤ 200 V |
| 1 kV/µs（ライン間）静的出力電圧制限（一般） | ≤ 30 V |
| 最大放電電流 Imax(8/20) µs 最大 (ライン間) (一般) | 350 A |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 500 V |
| 空間距離および沿面距離の規格（周囲条件） | DIN VDE 0110-1 |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間）（一般） | 2.5 kA |
製品説明
Adapter with surge protection for LAN interfaces. Connection: RJ45 females
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
