D-UFB-PB

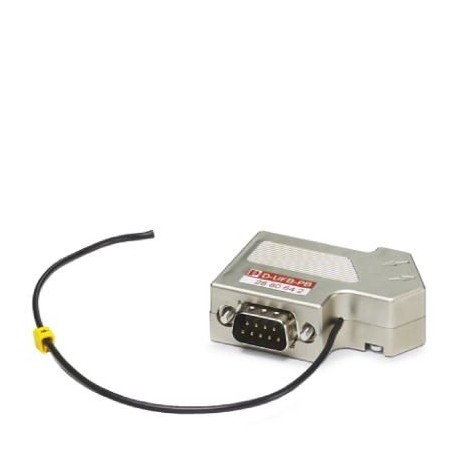

D-UFB-PB 2880642 PHOENIX CONTACT Surge protection device
$0.00米ドル
4760 在庫あり
主な仕様
GTIN:4046356048989
注文キー:2880642
（一般的な）:C3 - 2 kV/25 A
カタログページ:Page 155 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356048989 |
| 注文キー | 2880642 |
| （一般的な） | C3 - 2 kV/25 A |
| カタログページ | Page 155 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85363010 |
| （周囲条件） | DIN VDE 0110-1 |
| 定格電流（一般） | 250 mA (25 °C) |
| タイプ（周囲条件） | Connecting plug |
| 色（周囲条件） | silver |
| 深さ（主要な商業データ） | 16.6 mm |
| 幅（主要商業データ） | 44.5 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 58 mm |
| 残留電流IPE（一般） | ≤ 100 µA |
| 直列誘導性（一般） | 0.11 µH |
| VDE要件クラス（一般） | C1 |
| 保護等級（寸法） | IP40 |
| IEC試験分類（一般） | C1 |
| ネジ山（保護回路） | M2 |
| 取り付けタイプ（周囲条件） | Direct assembly on the device interface |
| 接続方法（接続データ） | PVC Litz wire, 1.0 mm², 0.5 m length |
| （接続、等電位結合） | DIN EN 61643-21 |
| 1個あたりの重量（梱包を除く） | 53.300 g |
| ハウジング材質（周囲条件） | ABS, metal-plated |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 500 ns |
| 被覆剥き長さ（保護回路） | 5 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Screw connection & D-SUB-9 |
| 応答時間 tA(ライン-アース) (一般) | ≤ 500 ns |
| 締め付けトルク（保護回路） | 0.25 Nm |
| 最大連続電圧UC（一般） | 5.2 V DC |
| 汚染度（周囲条件） | 2 |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| インパルス耐久性（ライン-ライン）（一般） | C1 - 500 V / 250 A |
| ポジション数（周囲条件） | 4 |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | Screw terminal blocks |
| インパルス耐久性（線-アース間）（一般） | C1 - 500 V / 250 A |
| 過電圧カテゴリー（周囲条件） | II |
| 接続方法 OUT（保護回路） | D-SUB-9 connector |
| 接続技術（保護回路） | 2-wire (shielded) |
| 線間残留電圧（一般） | ≤ 25 V |
| 周囲温度（動作）（寸法） | -20 °C ... 75 °C |
| 入力（ライン-アース間）の残留電圧（一般） | ≤ 25 V |
| 動作有効電流 ICat UC (一般) | ≤ 100 µA |
| 導体断面積AWG（保護回路） | 26 ... 16 |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 25 V (C1 - 500 V / 250 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 25 V (C1 - 500 V / 250 A) |
| 導体断面積（保護回路） | 0.14 mm² ... 1.5 mm² |
| 総放電電流 Itotal(8/20) µs (一般) | 350 A |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 75 °C |
| 導体断面積がフレキシブル（保護回路） | 0.14 mm² ... 1.5 mm² |
| 規格・規制（接続、等電位接続） | IEC 61643-21 |
| 公称放電電流 In(8/20) µs (線間) (一般) | 350 A |
| 出力電圧制限（10/700）µs（ライン間）（一般） | ≤ 15 V (Uo=4 kV) |
| 規格・仕様（接続、等電位接続） | IEC 61643-21 |
| カットオフ周波数 fg (3 dB)、100 オームシステムにおける対称 (一般) | typ. 70 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 350 A |
| 出力電圧制限（10/700）µs（ライン-アース間）（一般） | ≤ 15 V (Uo=4 kV) |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限（一般） | ≤ 20 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 20 V |
| 1 kV/µs（ライン間）静的出力電圧制限（一般） | ≤ 14 V |
| 最大放電電流 Imax(8/20) µs 最大 (ライン間) (一般) | 350 A |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 14 V |
| 空間距離および沿面距離の規格（周囲条件） | IEC 60664-1 |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間）（一般） | 350 A |
製品説明
Fine surge protection in 9-pole D-SUB connector for PROFIBUS DP applications with a transmission rate of up to 12 Mbit/s.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
