D31H 2,2/ 3-FH-3,81-X

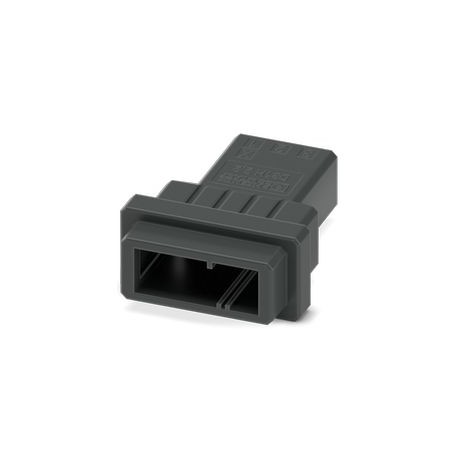

D31H 2,2/ 3-FH-3,81-X 1340385 PHOENIX CONTACT PCB connector, color: black, rated current: 8 A, rated voltage..
$0.00米ドル
3396 在庫あり
主な仕様
ステップ:3.81 mm
結果:Approved Test
振幅:0.35 mm (10 Hz ... 60.1 Hz)
幅 [w]:25.57 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ステップ | 3.81 mm |
| 結果 | Approved Test |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 幅 [w] | 25.57 mm |
| 頻度 | 10 - 150 - 10 Hz |
| 高さ [h] | 12.7 mm |
| 長さ [l] | 33.6 mm |
| 剥離長さ | 4.5 mm |
| プラグサイクル | 25 |
| スイープ速度 | 1 octave/min |
| 製品ライン | CONNEXIS Connectors S |
| 製品タイプ | Printed Circuit Board Connector |
| ロックシステム | Lace lock |
| 行数 | 1 |
| 製品ファミリー | D31H 2,2/.. -FH |
| 熱応力 | 105 °C/168 h |
| クランプフランジ | Lace protrusion |
| カラー（ハウジング） | Black (9005) |
| 接続タイプ | Crimp connection |
| 連絡に関する注意事項 | These are connectors without switching capability (COC) according to DIN EN 61984. In the event of use as prescribed, they must not be plugged in or unplugged under voltage or load. |
| 極数 | 3 |
| 寸法図 | |
| サイクル数 | 25 |
| 腐食疲労 | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| 包装の種類 | Boxed Packaging |
| 接触抵抗 | 5 mΩ |
| 公称電流IN | 8 A |
| 公称電圧UN | 160 V |
| テスト仕様 | DIN EN 60068-2-70:1996-07 |
| 耐えられるAC電圧 | 1.39 kV |
| 汚染度 | 3 |
| 断熱材 | PBT |
| AWG導体セクション | 28 ... 14 |
| 接触抵抗R1 | 5 mΩ |
| 接触抵抗R2 | 5 mΩ |
| プラグイン力約 | 6 N |
| 公称電圧（II/2） | 320 V |
| テストされた極の数 | 10 |
| サイジング電圧（III/3） | 160 V |
| 軸ごとのテスト期間 | 2.5 h |
| アプリケーションに関する注意事項 | All laboratory tests have been carried out in combination with the crimp contacts indicated as accessories. |
| 絶縁材料グループ | Ii |
| IEC 60112に準拠したCTI | 400 ≤ CTI |
| 寸法電圧（III/2） | 160 V |
| 周囲温度（サービス） | -55 °C ... 105 °C (depending on the rating curve) |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 接続方向 ドライバ/PCB | 0 ° |
| 公称過渡電圧（II/2） | 2.5 kV |
| 絶縁電圧（II/2）の選定 | 320 V |
| 公称過渡電圧（III/2） | 2.5 kV |
| 公称過渡電圧（III/3） | 2.5 kV |
| 絶縁電圧（III/2）の選定 | 160 V |
| 絶縁電圧（III/3）の選定 | 160 V |
| 最小沿面距離線値（II/2） | 2.2 mm |
| 海面での耐えられる衝撃電圧 | 2.95 kV |
| 最小沿面距離線値（III/2） | 1.5 mm |
| 最小沿面距離線値（III/3） | 2.2 mm |
| 隣接極間の絶縁抵抗 | > 5 MΩ |
| 過渡電圧（II/2）の寸法決定 | 2.5 kV |
| UL 94準拠の難燃性クラス | V0 |
| ポール抜き差し時の電力約 | 6 N |
| 過渡電圧の測定（III/2） | 2.5 kV |
| 過渡電圧の測定（III/3） | 2.5 kV |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI ≥400 to <600 |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 1.5 mm |
| 導体断面/導体タイプ/張力公称値/実効値 | AWG 28 / flexible / > 11 N |
