DD31H 2,2/14-H-3,81-Y

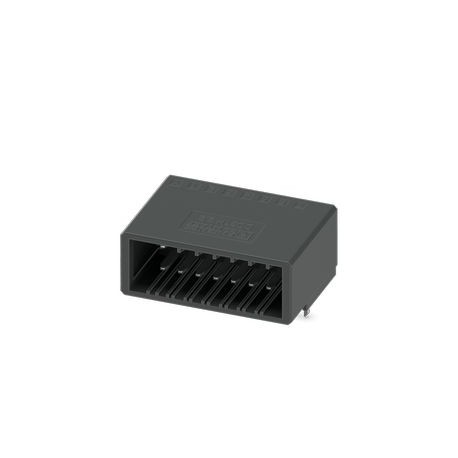

DD31H 2,2/14-H-3,81-Y 1341386 PHOENIX CONTACT PCB base housing, color: black, rated current: 8 A, rated volt..
$3.00米ドル
3377 在庫あり
主な仕様
:1.1 mm
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
ピッチ:3.81 mm
結果:Test passed
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 1.1 mm | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ | 3.81 mm |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 36.86 mm |
| 高さ [h] | 18.23 mm |
| 長さ [l] | 25.91 mm |
| ピン配置 | Linear pinning |
| スイープ速度 | 1 octave/min |
| 製品ライン | CONNEXIS Connectors S |
| 製品タイプ | PCB headers |
| 穴径 | 3 mm |
| 取り付けタイプ | Wave soldering |
| サイクル数 | 25 |
| 仕様 | IEC 60512-1-1:2002-02 |
| 行数 | 2 |
| 製品ファミリー | DD31H 2,2/..-H |
| 熱応力 | 105 °C/168 h |
| カラー（ハウジング） | black (9005) |
| 接触材料 | Cu alloy |
| 腐食性ストレス | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 設置高さ | 14.43 mm |
| 包装の種類 | packed in cardboard |
| 接触抵抗 | 5 mΩ |
| 公称電流IN | 8 A |
| 公称電圧UN | 160 V |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PBT |
| 申請に関する注意事項 | The current depends on the crimp contact and conductor cross section used. |
| 連絡先に関する注意事項 | These connectors conform to DIN EN 61984, connectors without switching capacity (COC). When used for their intended purpose, they must not be plugged in or disconnected live or under load. |
| ポジション数 | 14 |
| 定格電圧（II/2） | 320 V |
| 接触抵抗R1 | 5 mΩ |
| 接触抵抗R2 | 5 mΩ |
| 定格電圧（III/2） | 160 V |
| 定格電圧（III/3） | 160 V |
| はんだピン長さ [P] | 3.8 mm |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | Tin-plated |
| 絶縁材料グループ | II |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 400 ≤ CTI |
| 定格サージ電圧（II/2） | 2.5 kV |
| テストされたポジションの数 | 20 |
| 挿入/離脱サイクル | 25 |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 接触抵抗R22レベル | 5 mΩ |
| 周囲温度（動作） | -55 °C ... 105 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 320 V |
| 定格絶縁電圧（III/2） | 160 V |
| 定格絶縁電圧（III/3） | 160 V |
| 最小沿面距離（II/2） | 2.2 mm |
| 電源周波数耐電圧 | 1.39 kV |
| 最小沿面距離 (III/2) | 1.5 mm |
| 最小沿面距離 (III/3) | 2.2 mm |
| 1ポジションあたりの引き抜き強度約 | 6 N |
| 1極あたりの挿入強度は約 | 6 N |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 海面での耐インパルス電圧 | 2.95 kV |
| 金属表面接触面積（最上層） | Tin (3 - 5 µm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI ≥400 to <600 |
| 金属表面のはんだ付け領域（最上層） | Tin (3 - 5 µm Sn) |
| 金属表面接触面積（中間層） | Nickel (1.3 - 3 µm Ni) |
| インサート内のコンタクトホルダー要件 >20 N | Test passed |
| 金属表面はんだ付け部（中間層） | Nickel (1.3 - 3 µm Ni) |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 最小クリアランス値 - 非均質磁場（II/2） | 1.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 1.5 mm |
| 最小クリアランス値 - 非均質場（III/3） | 1.5 mm |
製品説明
PCB headers, color: black, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Tin, contact connection type: Pin, number of rows: 2, number of positions: 14, product range: DD31H 2,2/
