DEK-OE-120AC/ 48DC/100

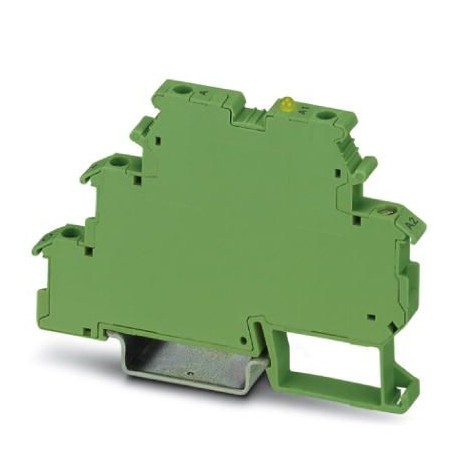

DEK-OE-120AC/ 48DC/100 2941659 PHOENIX CONTACT Solid-state relay terminal block
$0.00米ドル
3739 在庫あり
主な仕様
GTIN:4017918080563
注文キー:2941659
（一般的な）:EN 50178
カタログページ:Page 440 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918080563 |
| 注文キー | 2941659 |
| （一般的な） | EN 50178 |
| カタログページ | Page 440 (C-5-2017) |
| 梱包単位 | 10 pc |
| （入力データ） | Damping diode |
| 原産国 | CN (China) |
| 関税番号 | 85364900 |
| 断熱材（一般） | Basic insulation |
| トルク（出力データ） | 0.5 Nm |
| （周囲条件） | Surge protection |
| 指定（一般） | Standards/regulations |
| ねじ山（出力データ） | M3 |
| 深さ（主要な商業データ） | 56 mm |
| 出力回路（入力データ） | 2-conductor floating, 3-conductor ground-referenced |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 80 mm |
| 出力抵抗（入力データ） | approx. 22 kΩ (for 3-wire operation) |
| 接続名（出力データ） | Input side |
| 汚染度（一般） | 2 |
| 過電圧カテゴリー（一般） | III |
| 剥離長さ（出力データ） | 8 mm |
| （接続データ、出力側） | EN 50178 |
| 接続方法（出力データ） | Screw connection |
| 規格・規制（一般） | IEC 60664 |
| 保護の種類（入力データ） | Reverse polarity protection |
| 出力電圧範囲（入力データ） | 3 V DC ... 48 V DC |
| 注記（接続データ、出力側） | Use of EB 80-DIK... bridges in the DEK terminal blocks: Absorption of humidity from the ambient air as well as an unfavorable tolerance between a larger number of DEK terminal blocks and the EB 80-DIK... bridge may cause (minor) expansion of the DEK housing. When the EB 80-DIK... bridges are used, therefore, it is recommended that these be disconnected after about 10 to 12 DEK terminal blocks and a wire bridge to the next DEK terminal block be inserted in their place. |
| トルク（接続データ、入力側） | 0.5 Nm |
| 1個あたりの重量（梱包を除く） | 20.720 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 保護の種類（周囲条件） | Reverse polarity protection |
| 入力電圧範囲（周囲条件） | 108 V AC ... 132 V AC |
| 連続電流の制限（入力データ） | 100 mA |
| 導体断面積AWG（出力データ） | 24 ... 12 |
| 保護回路/部品（入力データ） | Polarity protection diode |
| 標準に準拠した接続（一般） | CUL |
| 指定（接続データ、出力側） | Standards/regulations |
| ねじ山（接続データ、入力側） | M3 |
| 標準的な応答時間（周囲条件） | 10 ms |
| 標準的な電源オフ時間（周囲条件） | 20 ms |
| 導体断面実線（出力データ） | 0.2 mm² ... 2.5 mm² |
| 送信周波数（周囲条件） | 3 Hz |
| ノートの種類（接続データ、出力側） | Note on application |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 接続名（接続データ、入力側） | Output side |
| 公称入力電圧 UN (周囲条件) | 120 V AC |
| 動作モード（接続データ、出力側） | 100% operating factor |
| 導体断面積フレキシブル（出力データ） | 0.2 mm² ... 2.5 mm² |
| 動作電圧表示（周囲条件） | Yellow LED |
| ストリップ長さ（接続データ、入力側） | 8 mm |
| 接続方法（接続データ、入力側） | Screw connection |
| 取り付け位置（接続データ、出力側） | any |
| UN（周囲条件）での標準入力電流 | 3.2 mA |
| 汚染度（接続データ、出力側） | 2 |
| 過電圧カテゴリー（接続データ、出力側） | III |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| 組立説明書（接続データ、出力側） | In rows with zero spacing |
| 規格・規制（接続データ、出力側） | IEC 60664 |
| テスト電圧入出力（接続データ、出力側） | 2.5 kV AC |
| 導体断面積AWG（接続データ、入力側） | 24 ... 12 |
| 導体断面実線（接続データ、入力側） | 0.2 mm² ... 2.5 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.9 ... 1.1 |
| 最大限連続電流時の電圧降下（入力データ） | ≤ 0.9 V |
| 導体断面積フレキシブル（接続データ、入力側） | 0.2 mm² ... 2.5 mm² |
| UN（周囲条件）を基準としたスイッチング閾値「0」信号 | ≤ 0.4 |
| UN（周囲条件）を基準としたスイッチング閾値「1」信号 | ≥ 0.8 |
製品説明
Input solid-state relay terminal, input: 120 V DC, output: 3 - 48 V DC/100 mA, terminal width 6.2 mm
