DEK-REL-24/I/1

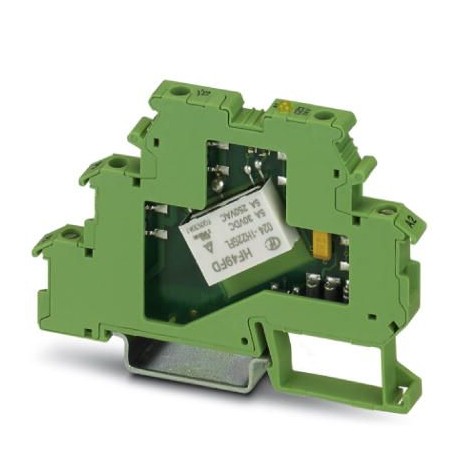

DEK-REL- 24/I/1 2940171 PHOENIX CONTACT Relay Module
$0.00米ドル
4219 在庫あり
主な仕様
GTIN:4017918079895
注文キー:2940171
（コイル側）:120 W (at 24 V DC - up to 35°)
カタログページ:Page 438 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918079895 |
| 注文キー | 2940171 |
| （コイル側） | 120 W (at 24 V DC - up to 35°) |
| カタログページ | Page 438 (C-5-2017) |
| 深さ（注） | 56 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 6.2 mm |
| 高さ（注） | 80 mm |
| トルク（一般） | 0.5 Nm |
| 原産国 | CN (China) |
| 注記（接触面） | Use of EB 80-DIK... bridges in the DEK terminal blocks: Absorption of humidity from the ambient air as well as an unfavorable tolerance between a larger number of DEK terminal blocks and the EB 80-DIK... bridge may cause (minor) expansion of the DEK housing. When the EB 80-DIK... bridges are used, therefore, it is recommended that these be disconnected after about 10 to 12 DEK terminal blocks and a wire bridge to the next DEK terminal block be inserted in their place. |
| 関税番号 | 85364190 |
| ねじ山（一般） | M3 |
| 接点タイプ（コイル側） | 1 N/O contact (double contact) |
| 接続名（一般） | Coil side |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Screw connection |
| ノートの種類（接触面） | Note on application |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi, hard gold-plated |
| 動作モード（接触側） | 100% operating factor |
| （接続データ出力側） | EN 50178 |
| 正味重量（SAP）（接触側） | 19 g |
| 取り付け位置（接触側） | any |
| 最大突入電流（コイル側） | 5 A |
| 最小スイッチング電流（コイル側） | 1 mA |
| スイッチ接点の種類（コイル側） | Double contact |
| トルク（接続データ入力側） | 0.5 Nm |
| 組み立て説明書（接触面） | In rows with zero spacing |
| 1個あたりの重量（梱包を除く） | 19.000 g |
| 導体断面積 AWG（一般） | 24 ... 14 |
| 最大スイッチング電圧（コイル側） | 250 V AC |
| 最小スイッチング電圧（コイル側） | 0.1 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | approx. 2x 107cycles |
| 導体断面積（一般） | 0.2 mm² ... 2.5 mm² |
| 連続電流制限（コイル側） | 3 A (5 A up to 35°C at 24 V DC) |
| 保護回路（周囲条件） | Bridge rectifier Bridge rectifier |
| 絶縁（接続データ出力側） | Basic insulation |
| ねじ山（接続データ入力側） | M3 |
| 典型的な放出時間（周囲条件） | 15 ms |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 2.5 mm² |
| 標準的な応答時間（周囲条件） | 5 ms |
| 周囲温度（動作）（寸法） | -20 °C ... 50 °C |
| 接続名（接続データ入力側） | Contact side |
| 公称入力電圧 UN (周囲条件) | 24 V AC/DC |
| ストリップ長さ（接続データ入力側） | 8 mm |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 接続方法（接続データ入力側） | Screw connection |
| 動作電圧表示（周囲条件） | Yellow LED |
| UN（周囲条件）での標準入力電流 | 6.5 mA |
| 汚染度（接続データ出力側） | 2 |
| 遮断定格（抵抗負荷）最大（コイル側） | 72 W (at 24 V DC) |
| 過電圧カテゴリー（接続データ出力側） | III |
| 規格・規制（接続データ出力側） | IEC 60664 |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| 試験電圧リレー巻線/リレー接点（接点側） | 2 kV AC (50 Hz, 1 min.) |
| 導体断面積 AWG (接続データ入力側) | 24 ... 14 |
| 導体断面実線（接続データ入力側） | 0.2 mm² ... 2.5 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.8 ... 1.1 |
| 公称条件（周囲条件）での消費電力 | 0.16 W |
| 導体断面積フレキシブル（接続データ入力側） | 0.2 mm² ... 2.5 mm² |
| 規格に準拠した接続（接続データ出力側） | CUL |
製品説明
Borne-relay, with soldered miniature relays, contact (AgNi+Au): Small to medium powers, 1 open contact, input voltage 24 V AC/DC, for installation on NS 35/7.5, terminal width 6.2 mm
