DFK-PC 16/ 5-STF-SH-10,16

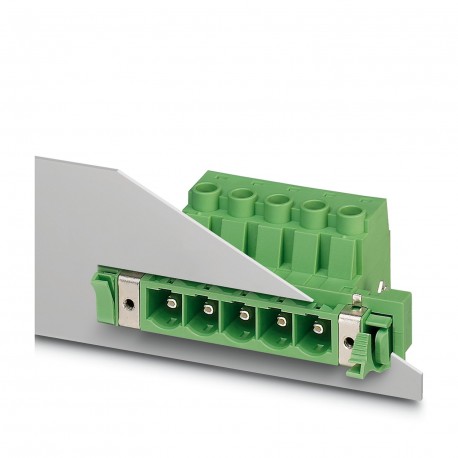

DFK-PC 16/ 5-STF-SH-10,16 1703645 PHOENIX CONTACT Feed-through plug
$18.22米ドル
585 在庫あり
主な仕様
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:Feed-through header
ピッチ:10.16 mm
スクリュー:1700368 DFK-PC 35 SS
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Feed-through header |
| ピッチ | 10.16 mm |
| スクリュー | 1700368 DFK-PC 35 SS |
| 幅 [w] | 86.16 mm |
| 高さ [h] | 32.25 mm |
| 長さ [l] | 44.1 mm |
| ロックタイプ | Screw locking mechanism |
| 製品ライン | COMBICON Connectors XL |
| 製品タイプ | Feed-through connector |
| 穴径 | 1.7 mm |
| 仕様 | IEC 60664-1:2007-04 |
| 行数 | 1 |
| 製品ファミリー | DFK-PC 16/..-STF-SH |
| カラー（ハウジング） | green (6021) |
| 取り付けフランジ | Screw flange |
| 記事の改訂 | 02 |
| コネクタシステム | COMBICON PC 16 |
| 接触材料 | Cu alloy |
| 設置高さ | 30.55 mm |
| 剥ぎ取り長さ | 12 mm |
| 接続方法 | Screw connection with tension sleeve |
| 締め付けトルク | 0.3 Nm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 76 A |
| 公称電圧UN | 1000 V |
| 操作上の注意 | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 5 |
| 潜在的な数 | 5 |
| 定格電圧（II/2） | 1000 V |
| ドライブフォームネジ頭 | Slotted (L) |
| 公称断面積 | 16 mm² |
| 接続数 | 5 |
| 定格電圧（III/2） | 1000 V |
| 定格電圧（III/3） | 1000 V |
| はんだピン長さ [P] | 4.1 mm |
| 接点接続タイプ | Pin |
| 表面特性 | Electroplated silver |
| 電気特性 | shielded |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 6 kV |
| 導体断面積 AWG | 18 ... 6 |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 8 kV |
| 導体断面積は剛性 | 0.75 mm² ... 16 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 1000 V |
| 導体断面積が柔軟 | 0.75 mm² ... 16 mm² |
| 定格絶縁電圧（III/2） | 1000 V |
| 定格絶縁電圧（III/3） | 1000 V |
| 最小沿面距離（II/2） | 5.5 mm |
| 最小沿面距離 (III/2) | 8 mm |
| 最小沿面距離 (III/3) | 12.5 mm |
| 円筒ゲージ axb / 直径 | 4.3 mm x 4.0 mm / 5.4 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 金属表面接触面積（最上層） | Silver (4 - 8 µm Ag) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 金属表面端子点（最上層） | Silver (4 - 8 µm Ag) |
| 同じ断面積の2本の導体、ソリッド | 0.75 mm² ... 6 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.75 mm² ... 6 mm² |
| 最小クリアランス値 - 非均質磁場（II/2） | 5.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 8 mm |
| 最小クリアランス値 - 非均質場（III/3） | 8 mm |
| 導体の接続方向とプラグイン方向 | 0 ° |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.5 mm² ... 16 mm² (Only in connection with CRIMPFOX 16 S) |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.5 mm² ... 16 mm² (Only in connection with CRIMPFOX 16 S) |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.5 mm² ... 4 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 6 mm² |
製品説明
Wall pass-through terminal, nominal section: 16 mm², color: green, nominal current: 76 A, nominal voltage (III/2): 1000 V, contact surface: silver, contact type: Male, number of potentials: 5, number
